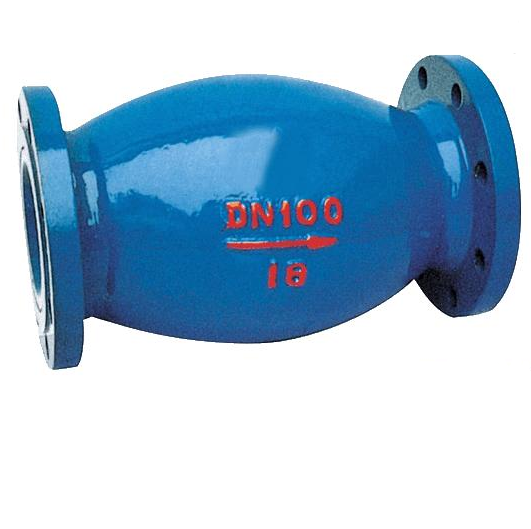

立式球型止回閥HQ44X-16
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
立式球型止回閥HQ44X-16概述：
HQ44X立式球形止回閥由閥體、球體和擋板等組成，采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。

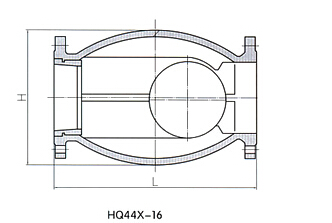

立式球型止回閥HQ44X-16結構圖：
立式球型止回閥HQ44X-16主要技術參數：
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T17241.6GB/T9113
試驗標準:GB/T13927AP1598
|
型號 |
公稱壓力 |
殼體試驗 |
密封試驗 |
閥體材料 |
球體材料 |
|
HQ44-10 |
1.0 |
1.5 |
1.1 |
鑄鐵 |
碳鋼包膠 |
|
HQ44-16 |
1.6 |
2.4 |
1.76 |
立式球型止回閥HQ44X-16用途和適用范圍：
HQ44X立式球形止回閥為消聲式關閉，不產生水錘，密封性能好，流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
立式球型止回閥HQ44X-16主要零件材質：
|
無磨損球形止回閥零件名稱 |
無磨損球形止回閥材質 |
|
閥體、閥蓋 |
球鐵、鑄鋼 |
|
球架、檔板 |
球鐵、鑄鋼 |
|
球體 |
碳鋼包橡膠 |
立式球型止回閥HQ44X-16主要外形尺寸：
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L（mm） |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H（mm） |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
510 |
