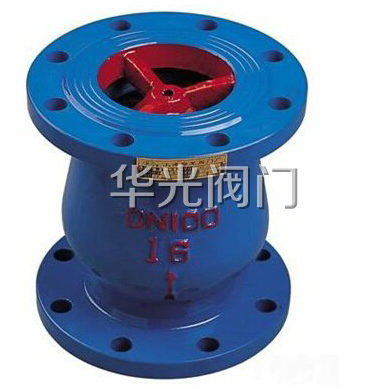

HC42X-16Q靜音止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
HC42X-16Q靜音止回閥介紹：
HC42X-16Q靜音式止回閥主要由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計，壓力損失極小。
HC42X-16Q靜音止回閥的工作原理：
閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。
HC42X-16Q靜音止回閥的特點：
1、廣泛用于給排水、消防、暖通、工業等系統。
2、采用符合水力學的輪廓設計取得較佳的流線型水路內部附有導流體的設計能保證最小的壓力損失。
3、安裝于水泵出水口處可在水流倒流前先行快速關閉避免產生水錘、水擊聲和破坪性沖擊以達到靜音、防止倒流和保護設備的目的。
HC42X-16Q靜音止回閥的適用范圍：
該閥主要用于給排水、消防、暖通系統可安裝于水泵出口處以防止倒流及水錘對泵的損害。
HC42X-16Q靜音止回閥結構圖：
HC42X-16Q靜音止回閥的主要零件材料：
|
零件名稱 |
閥體、導流體 |
閥瓣 |
彈簧 |
閥桿 |
|
材料 |
QT450 |
QT450 |
50Cr |
2Cr13 |
HC42X靜音止回閥的主要技術參數：
|
公稱壓力 |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
﹝MPa﹞ |
殼體 |
密封 |
||
|
1 |
1.5 |
1.1 |
≤80℃ |
水、油品、 |
|
1.6 |
2.4 |
1.76 |
污水、海水 |
|
HC42X靜音式止回閥的主要外形尺寸：
|
DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L |
120 |
150 |
180 |
229 |
254 |
267 |
292 |
340 |

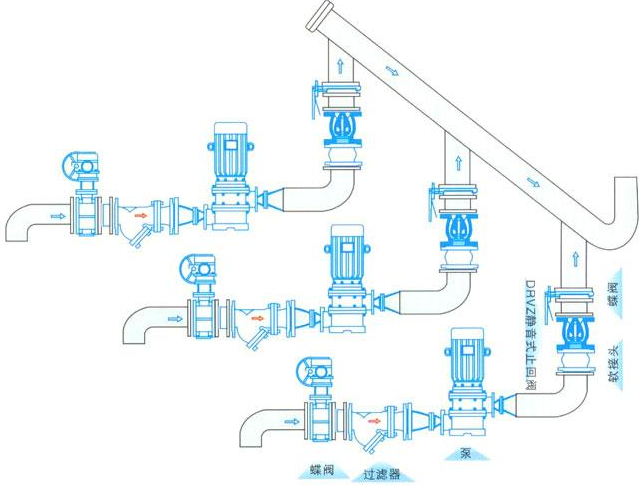

HC42X-16Q靜音止回閥安裝示意圖：
