HH46/8/9X-10/16微阻緩閉蝶型止回閥

HH46/8/9X-10/16微阻緩閉蝶型止回閥

質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:生產流水線,充足的備貨,縮短了交貨期!

銷售:0592-7152801

傳真:0592-7152811

支持:13950155029

QQ : 35527467

郵箱:cnbgfm@foxmail.com


HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥介紹

微阻緩閉止回閥主要由閥瓣、閥體、緩沖裝置以及微量調節閥所組合而成。通常是用于污水處理廠、工業供水等水泵出口處,起著防止介質管網逆流,同時還能夠自動消除破壞水錘的產生,從而保障水泵與管路不受損壞,起著保護作用,是工業用水與城市排污的閥門設備理想選擇。閥門啟閉件依靠介質產生的壓力與力量自行啟閉,具有結構新穎獨特、運行平穩、無噪音、無振動、密封性能可靠、緩沖性能良好等優點。

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥結構特點:

1.體積小、重量輕,它的結構長度只有旋啟式止回閥的三分之一左右;

2.密封材質選用橡膠,密封性能良好,耐磨損,使用的壽命長;

3.緩閉系統性能非常良好可靠,不會受到管路中介質的影響,使得閥瓣能夠先速關后緩閉的效果,防止水錘產生;

4.由于該閥是橡膠緩沖,因此啟閉平穩,工作運行時能夠達到無噪音、無振動的效果;

5.相對于老式的止回閥流體阻力小,介質能夠暢通無阻,有著非常顯著的節能功能。

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥用途:

微阻緩閉止回閥可在海水、源木、污水、清水等介質管道上使用,通常是安裝在水泵出口處的位置,它即可實現防止介質逆流,有可防止水錘的產生,從而保障閥門設備的使用安全。

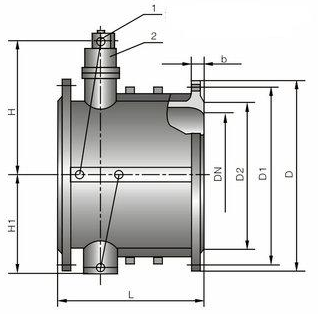

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥結構圖:


HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥型號技術參數:


型號

公稱壓力
MPa

強度試驗壓力(MPa

密封壓力(MPa

適用溫度
(℃)

適用介質

緩閉時間

HH46X
HDH48X
HH49X

1.0

1.5

1.1

80

海水
污水
清水

60

1.6

2.4

1.76

2.5

3.75

2.75

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥零件材料:


零件名稱

閥體

閥瓣

閥桿、油缸、活塞

彈簧

閥座

材料

鑄鐵、鑄鋼

碳鋼

不銹鋼

不銹鋼

丁腈橡膠

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥尺寸:


公稱壓力
PN(MPa)

公稱通徑
DN(mm)

尺寸(mm

公稱壓力
PN(MPa)

公稱通徑
DN(mm)

尺寸(mm

L

H

H1

L

H

H1

1.0 1.6 2.5

40

140

200

88

1.0 1.6 2.5

350

290

480

297

50

150

215

98

400

310

550

324

65

170

225

108

450

330

585

351

80

180

235

118

500

350

640

379

100

190

280

130

600

390

720

434

125

200

290

148

700

430

780

491

150

210

310

172

800

470

840

549

200

230

350

210

900

510

990

600

250

250

415

240

1000

550

1050

655

300

270

450

264

1200

630

1210

770

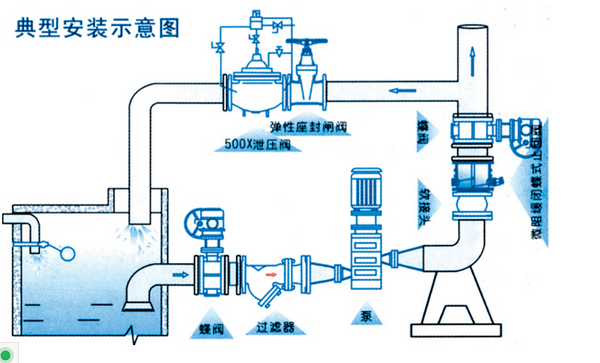

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥安裝示意圖:




?
