H42H-16/25C鑄鋼立式止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
H42H-16/25C鑄鋼立式止回閥介紹
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
H42H-16/25C鑄鋼立式止回閥工作原理
H42H系列立式止回閥能防止介質倒流，起到介質止回作用。H42H立式止回閥在進口端介質壓力高于出口端時處于開啟狀態。因為管道里進口端介質的壓力作用下，頂開立式止回閥中的閥瓣，使閥門自動開啟。當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座而使閥門關閉（注：臥式安裝下需加彈簧，立式管道安裝無需加彈簧。閥瓣在自身重量和逆流介質的壓力下，會自動關閉）
H42H-16/25C鑄鋼立式止回閥技術規范
1 適用介質：水、油品、蒸汽。
2 適合溫度：≤425℃。
3 閥門試驗壓力及閥門在各級溫度下的最大工作壓力。
|
型號 |
公稱 |
試驗壓力 |
工作溫度(℃) |
|||
|
壓力 |
強度 |
密封 |
低壓密封 |
|||
|
|
(水)Mpa |
(水)空氣(Mpa) |
(空氣)Mpa |
|||
|
H42H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
|
|
H42H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
≤425 |
|
|
H42H-40C |
4 |
6 |
4.4 |
0.6 |
≤425 |
|
|
型號+（材質） |
公稱壓力PN（MPa） |
試驗壓力P3(MPa) |
適用溫度（℃） |
適用介質 |
||
|
殼體 |
密封 |
|||||
|
H42H-16C（碳鋼） |
1.6 |
2.4 |
1.76 |
≤425 |
水、油品 |
|
|
H42H-16P（304） |
≤200 |
弱腐蝕介質 |
||||
|
H42H-25P（304） |
2.5 |
3.75 |
2.75 |
|||
|
H42H-25R（316） |
腐蝕性介質 |
|||||
|
H42H-40P（304） |
4 |
6 |
4.4 |
弱腐蝕性介質 |
||
|
H42H-40R（316） |
腐蝕性介質 |
|||||
|
H42Y-40I（鉻鉬鋼） |
≤550 |
水、油品 |
||||

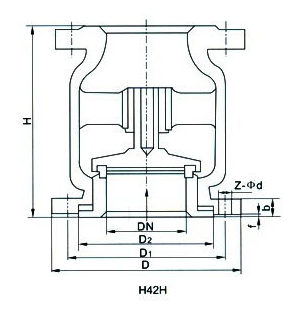

H42H-16/25C鑄鋼立式止回閥結構圖
H42H-16/25C鑄鋼立式止回閥外形尺寸
|
稱壓力 |
公稱通徑 |
主要連接尺寸 |
外形 |
||||||||
|
L |
D |
D 1 |
D 2 |
D 6 |
b |
f |
f 1 |
Z-φd |
H |
||
|
1.6MPa |
40 |
200 |
145 |
110 |
85 |
- |
16 |
2 |
- |
4-18 |
95 |
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
2 |
- |
4-18 |
105 |
|
|
65 |
290 |
180 |
140 |
120 |
- |
18 |
2 |
- |
4-18 |
120 |
|
|
80 |
310 |
195 |
165 |
135 |
- |
20 |
3 |
- |
8-18 |
130 |
|
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
140 |
|
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-12 |
155 |
|
|
150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
180 |
|
|
200 |
600 |
335 |
295 |
265 |
- |
26 |
3 |
- |
12-23 |
215 |
|
H42H-16/25C鑄鋼立式止回閥使用說明：
本閥門是工業管道上必不可少的裝置，安裝時仔細核對閥門標志及銘牌是否符合作用要求。
安裝前必將閥門清洗干凈，并清除運輸過程中所造成的缺陷。
安裝后的閥門應經常保持清潔，閥桿螺紋部分須定期加油。
本閥門應存放在干燥通風的室內，長期存放，應經常檢查，防止銹蝕。
注意：使用中，螺桿壓蓋會出現濕漏，應將壓蓋螺絲擰緊。
