HH49X微阻緩閉止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
微阻緩閉止回閥工作原理是什么?HH49X微阻緩閉止回閥主要由閥瓣、閥體、緩沖裝置以及微量調節閥所組合而成。通常是用于污水處理廠、工業供水等水泵出口處，起著防止介質管網逆流，同時還能夠自動消除破壞水錘的產生，從而保障水泵與管路不受損壞，起著保護作用。
一、HH49X微阻緩閉止回閥結構特點：
1.體積小、重量輕，它的結構長度只有旋啟式止回閥的三分之一左右;
2.密封材質選用橡膠，密封性能良好，耐磨損，使用的壽命長;
3.緩閉系統性能非常良好可靠，不會受到管路中介質的影響，使得閥瓣能夠先速關后緩閉的效果，防止水錘產生;
4.由于該閥是橡膠緩沖，因此啟閉平穩，工作運行時能夠達到無噪音、無振動的效果;
5.相對于老式的止回閥流體阻力小，介質能夠暢通無阻，有著非常顯著的節能功能。
二、HH49X微阻緩閉止回閥用途：
HH49X微阻緩閉止回閥可在海水、源木、污水、清水等介質管道上使用，通常是安裝在水泵出口處的位置，它即可實現防止介質逆流，有可防止水錘的產生，從而保障閥門設備的使用安全。
三、HH49X微阻緩閉止回閥型號技術參數：
型號 HH49X-10 HH49X-16
公稱壓力 PN1.0MPa PN1.6MPa
公稱通徑 Dn150-2200 Dn150-2200
密封試驗壓力 1.1MPa 1.76MPa
殼體試驗壓力 1.5MPa 2.4MPa
四、HH49X微阻緩閉止回閥零件材料：

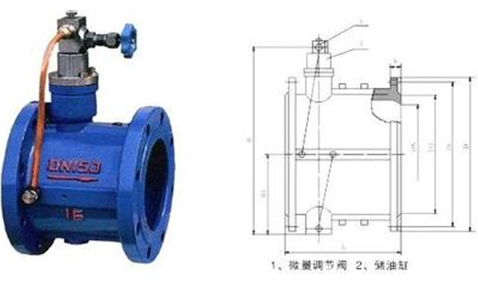

五、HH49X微阻緩閉止回閥尺寸：
|
公稱通徑DN |
尺 寸 mm |
||||||||
|
mm |
in |
D |
D1 |
D2 |
H |
H1 |
L |
Z-фd |
螺栓 |
|
150 |
6 |
280 |
240 |
210 |
228 |
172 |
210 |
8-ф23 |
8-M20 |
|
200 |
8 |
335 |
295 |
265 |
270 |
210 |
230 |
8-ф23 |
8-M20 |
|
250 |
10 |
390 |
350 |
320 |
305 |
240 |
250 |
12-ф23 |
12-M20 |
|
300 |
12 |
440 |
400 |
368 |
367 |
264 |
270 |
12-ф23 |
12-M20 |
|
350 |
14 |
500 |
460 |
428 |
422, |
294 |
290 |
16-ф23 |
16-M20 |
|
400 |
16 |
565 |
515 |
482 |
462 |
324 |
310 |
16-ф23 |
16-M22 |
|
450 |
18 |
615 |
565 |
532 |
497 |
351 |
330 |
20-ф25 |
20-M22 |
|
500 |
20 |
670 |
620 |
585 |
532 |
379 |
350 |
20-ф25 |
20-M22 |
|
600 |
24 |
780 |
725 |
685 |
607 |
434 |
390 |
20-ф30 |
20-M27 |
|
700 |
28 |
895 |
840 |
800 |
702 |
491 |
430 |
24-ф30 |
24-M27 |
|
800 |
32 |
1010 |
950 |
905 |
792 |
549 |
470 |
24-ф34 |
24-M30 |

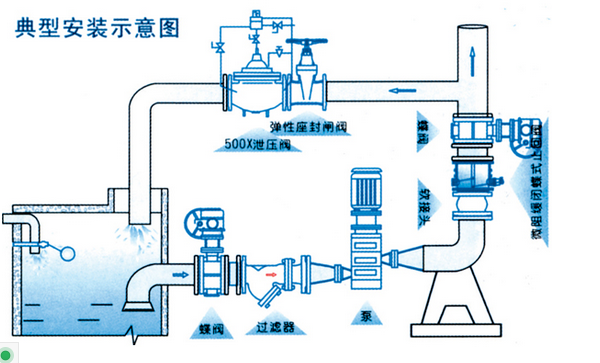

六、HH49X微阻緩閉止回閥安裝示意圖：
HH49X微阻緩閉止回閥是工業用水與城市排污的閥門設備理想選擇，啟閉件是依靠介質產生的壓力與力量自行啟閉閥門的，具有結構新穎獨特、運行平穩、無噪音、無振動、密封性能可靠、緩沖性能良好等優點。該止回閥只允許介質往同一個方向流動，主要用于單向流動的管道上。具體微阻緩閉止回閥價格和報價的相關問題，您可以咨詢我們網站的在線QQ:1433351331我們是專業的微阻緩閉止回閥廠家!
