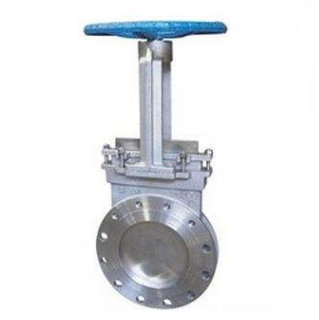

手動刀型閘閥Z73H-10
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【Z73H-10手動刀型閘閥介紹】
Z73H-10手動刀型閘閥是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點，該刀型閘閥密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。
【Z73H-10手動刀型閘閥特點】
1、可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物;
2、不銹鋼閘板可防止腐蝕引起的密封泄漏;
3、整體的不銹鋼材質，可防止腐蝕破壞;
4、短結構長度，可節省原料、安裝空間，也有效支持管道強度;
5、科學的上密封填料設計，使上密封安全有效，經久耐用;
6、三角形的支架節省原材料，保證需要的力學性能;
7、閥體上的導向塊使閘板正確運動。擠壓快保證閘板有效密封;
8、閥體加強筋設計提高閥體強度;
9、可任意選用驅動機構;
10、V形閘板可作為調節使用。
【Z73H-10手動刀型閘閥零件材料】
| 體、蓋 | 閘閥 | 閥桿 | 密封面 |
| 不銹鋼、碳鋼、灰鑄鐵 | 碳鋼、不銹鋼 | 不銹鋼 | 橡膠、四氟、不銹鋼、硬質合金 |
【Z73H-10手動刀型閘閥性能參數】
| 公稱壓力（MPa) | 殼體試驗（MPa) | 密封試驗（MPa) | 工作溫度 | 適用介質 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤100℃ |
紙漿、污水、煤漿、灰、渣水混和物 |
【Z73H-10手動刀型閘閥外形尺寸】
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 | |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | ||
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | ||
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | ||
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | ||
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | ||
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | ||
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | ||
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | ||
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | ||
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | ||
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | ||
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | ||
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | ||
| 700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | ||
| 800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | ||
| 900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | ||
| 1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | ||
| 1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 | ||

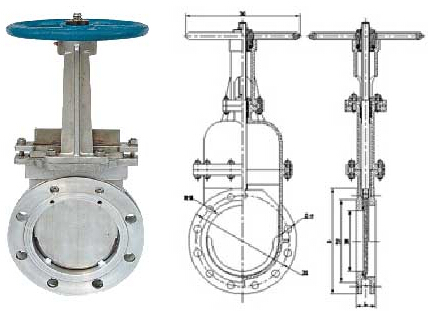

【Z73H-10手動刀型閘閥結構圖】
