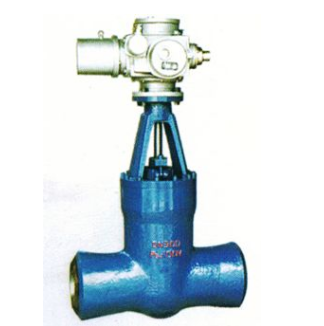

壓力自緊密封閥蓋電動鑄鋼閘閥Z961Y
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【Z961Y壓力自緊密封閥蓋電動鑄鋼閘閥介紹】
Z961Y壓力自緊密封閥蓋電動鑄鋼閘閥也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
【Z961Y壓力自緊密封閥蓋電動鑄鋼閘閥特點】
1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。閘板為要楔式彈性單閘板或楔式雙閘板結構.
6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360度均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
7、中部無閥蓋壓力自緊式連結
8、閘板/閥座雙面堆焊鉆基硬質合金
9、抗高溫蠕變設計
10、閥桿采用滲氮型沉淀硬化不銹鋼
11、有手動、齒輪(傘形齒輪和正齒輪)傳動、電動
【Z961Y壓力自緊密封閥蓋電動鑄鋼閘閥零件材料】
|
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V型高溫高壓電動電站閘閥零部件材料 |
|
||||
|
型號 |
材料 |
|
|||
|
閥體、閥蓋 |
閘板 |
閥座 |
閥桿 |
|
|
|
Z961Y-P54100V |
鉻鉬釩鋼 |
鉻鉬釩鋼堆焊鈷鉻鎢 |
鉻鉬釩鋼堆焊鈷鉻鎢 |
滲氟鋼 |
|
|
Z961Y-P54140V |
|
||||
|
Z961Y-P54170V |
|
||||
【Z961Y壓力自緊密封閥蓋電動鑄鋼閘閥性能參數】
|
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V型高溫高壓電動電站閘閥主要性能參數 |
|||
|
型號 |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z961Y-P54100V |
10 |
≤540 |
水、蒸汽等 |
|
≤570 |
|||
|
Z961Y-P54140V |
14 |
≤540 |
|
|
≤570 |
|||
|
Z961Y-P54170V |
17 |
≤540 |
|
|
≤570 |
|||
【Z961Y壓力自緊密封閥蓋電動鑄鋼閘閥外形尺寸】
|
Z961Y-P54100V型高溫高壓電動電站閘閥主要外形及結構尺寸 |
|||||||
|
DN |
L |
d |
H |
L1 |
D0 |
轉矩/N·m |
重量/kg |
|
125 |
600 |
100 |
1036 |
- |
- |
970 |
308 |
|
150 |
700 |
155 |
1392 |
1052 |
305 |
1800 |
500 |
|
175 |
759 |
175 |
1485 |
1052 |
305 |
2700 |
664 |
|
225 |
850 |
200 |
1650 |
1052 |
305 |
2700 |
867 |
|
250 |
900 |
222 |
1795 |
1154 |
458 |
1800 |
1203 |
|
300 |
1254 |
294 |
2080 |
1154 |
458 |
2000 |
2125 |
|
|
|||||||

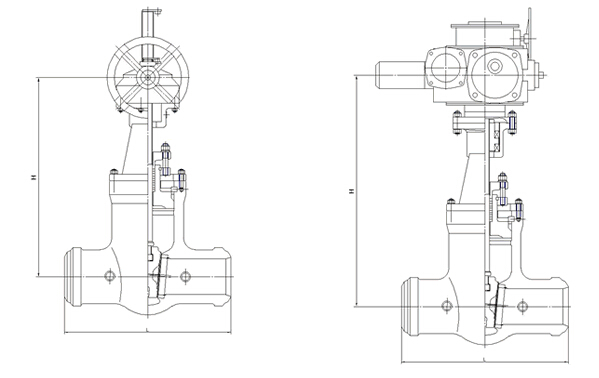

【Z961Y壓力自緊密封閥蓋電動鑄鋼閘閥結構圖】
