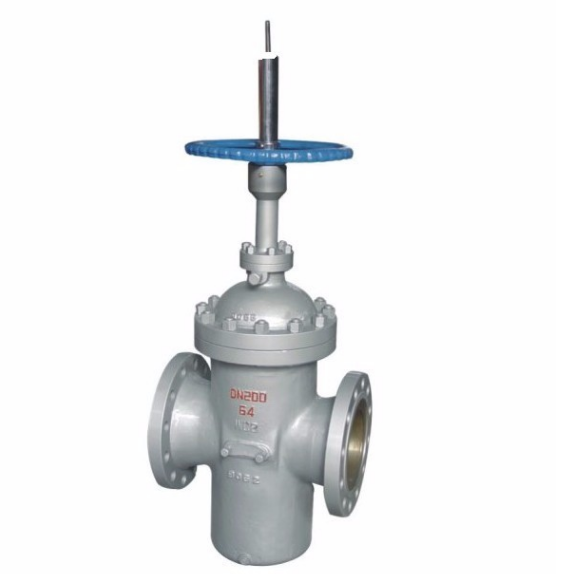

雙閘板平板閘閥Z44WF
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【Z44WF雙閘板平板閘閥介紹】
Z44WF雙閘板平板閘閥是一種結構新穎的平板閘閥產品，它具有啟閉力矩小、速度快、振動小、使用壽命長、操作安全可靠等特點，主要用于氣、液體輸送管道的切斷或泄放。雙閘板平板閘閥系列結構特點為：閥門采用兩塊互相平行的閘板及其楔緊裝置組成的密封結構取代傳統的楔式閘閥結構。
【Z44WF雙閘板平板閘閥特點】
1、閥門采用兩塊互相平行的閘板及其楔緊裝置組成的密封結構取代傳統的楔式閘閥結構。
2、閥門密封機構各零件互相分離，即使在溫度變化時引起變形也仍能保證密封，且不會因高溫膨脹而使閘板擠住打不開。閥門密封采用耐磨、耐腐蝕材料制成，延長了閥門的使用壽命。
3、在高溫、高壓情況下，進口一側閘板設計為可泄壓方式、防止由于溫度變化而引起的腔內壓力異常升高的現象，保證使用安全。
4、全封閉結構，防護性能好，可全天候使用。
【Z44WF雙閘板平板閘閥零件材料】
|
閥體
|
A216-WCB
|
A352-LCB
|
A351-CF8
|
A351-CF8M
|
|---|---|---|---|---|
|
閥座
|
A105+PTFE
|
LF2+PTFE
|
A182-F304+PTFE
|
A182-F316+PTFE
|
|
閘板
|
A105+ENP
|
A352-LCB+ENP
|
A240-304
|
A240-316
|
|
閥桿
|
A276-420
|
A182-F304
|
A182-F304
|
A182-F316S
|
|
填料
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
【Z44WF雙閘板平板閘閥性能參數】
|
公稱壓力 或壓力等級 |
試驗壓力 |
適用溫度℃ |
適用介質 |
||||
|
殼體 |
密封 |
WCB |
WC9 |
CF3,CF8 |
CF3M,CF8M |
||
|
PN |
1.5PN |
1.1PN |
﹤﹦425 |
﹤﹦570 |
125－600 |
125－600 |
帶顆粒及污垢流體油品、污水、蒸氣、醋酸類介質硝酸類介質 |

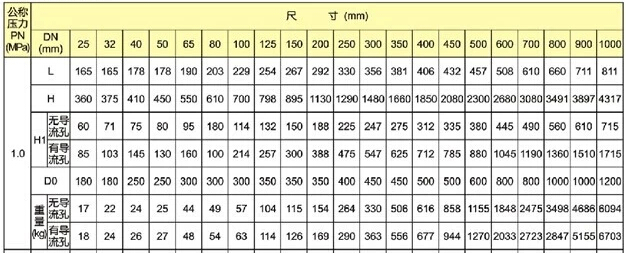

【Z44WF雙閘板平板閘閥外形尺寸】
【Z44WF雙閘板平板閘閥結構圖】
