電動彈性座封閘閥Z945X-10/16Q
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Z945X-10/16Q電動彈性座封閘閥介紹
Z945X-10/16Q電動彈性座封閘閥適用于公稱壓力PN1.0～16.0MPa，工作溫度80 的名種管路上，用于截斷或接通管路中的介質。可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。除具有彈性座封閘閥的優點之外，還具有靈敏、可靠、安裝方便等優點。
Z945X-10/16Q電動彈性座封閘閥特點
1、閥門內外表面均用無毒無味環氧樹脂粉末靜電噴涂，具有防銹、防蝕功能;與介質接觸的其他零件均采用不銹鋼或銅合金制造，防止了閥門老化后產生水銹，保障了介質質量.
2、閥體底部光滑無凹槽，流道呈直線狀，流阻小，不堆積和夾雜異物.
3、閥門設有多種密封裝置，整個閘板襯耐蝕橡膠，確保密封性能好.
4、閘板密封面是壓在閥體上進行止水的，因此關閉力矩小，密封面不易受損，壽命長.
5、密封結構可靠，即使管道輕度彎曲或拉伸也不影響密封性能
6.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
7.密封面采用不銹鋼和硬質合金，使用壽命長。
8.采用柔性石墨填料、密封可靠，操作輕便靈活。
9.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘。
10.廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

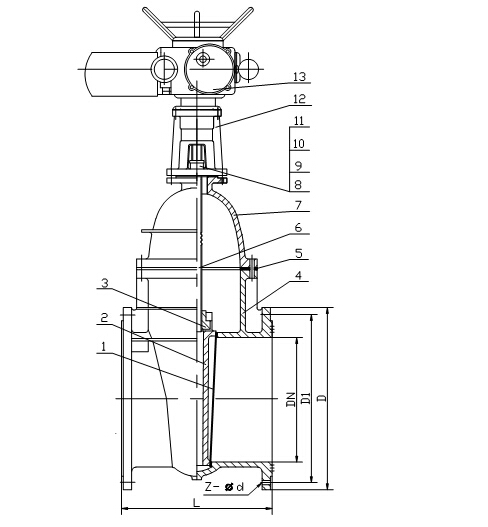

Z945X-10/16Q電動彈性座封閘閥結構圖
Z945X-10/16Q電動彈性座封閘閥零件材料
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵 |
8 |
止推墊 |
錫青銅 |
|
2 |
閘板 |
球墨鑄鐵外覆EPDM |
9 |
軸套 |
錫青銅 |
|
3 |
螺栓 |
鍍鋅 |
10 |
螺栓 |
鍍鋅 |
|
4 |
密封圈 |
NBR |
11 |
軸蓋 |
球墨鑄鐵 |
|
5 |
閥蓋 |
球墨鑄鐵 |
12 |
防塵罩 |
NBR |
|
6 |
閥桿 |
不銹鋼 |
13 |
手輪 |
鑄鐵 |
|
7 |
“O”形密封圈 |
NBR |
14 |
緊固螺母 |
鍍鋅 |
Z945X-10/16Q電動彈性座封閘閥性能參數
|
壓力等級 |
1.0MPa、1.6MPa、2.5MPa |
|
閥體耐壓 |
1.5MPa、2.4MPa、3.75MPa |
|
密封試驗 |
1.1MPa、1.76MPa、2.75MPa |
|
工作溫度 |
0～80℃ |
|
適用介質 |
水、油、蒸氣等 |
Z945X-10/16Q電動彈性座封閘閥外形尺寸
|
公稱口徑DNmm |
L |
D1 |
D |
Z-Φd |
H |
||||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
||||||
|
50 |
180 |
125 |
165 |
4-Φ18 |
268 |
||||
|
65 |
190 |
145 |
185 |
4-Φ18 |
296 |
||||
|
80 |
240 |
160 |
200 |
8-Φ18 |
340 |
||||
|
100 |
250 |
180 |
235 |
8-Φ18 |
367 |
||||
|
125 |
254 |
210 |
250 |
8-Φ18 |
424 |
||||
|
150 |
280 |
240 |
290 |
8-Φ23 |
515 |
||||
|
200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 |
|||
|
250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 |
||
|
300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 |
||
|
350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
||
|
400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
||
|
450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
||
|
500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
||
|
600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 |
||
