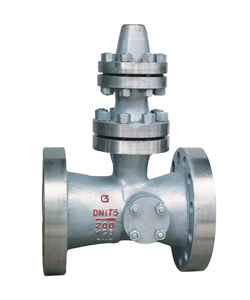

空排止回閥安裝在火電機組的高壓給水泵出口管道上，防止給水倒流，保護給水泵。該閥配合水泵最小流量自動再循環旁閥工作，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵的安全運行。當空排止回閥開啟時，再循環旁路閥就自動關閉。

　　空排止回閥的工作原理：

　　打開出口閥，給水泵啟動，給水達到一定的壓力后，閥瓣在給水壓力的作用下升一定的高度，推離閥座，給水即流出。同時由于閥瓣的上升，帶動連桿轉動，撥動排空口閥片，使再循環的刀片式活門向下移動，關閉排空口。當給水流量減少時，閥瓣下落，推動連桿撥開排空閥片，開啟再循環門維持水泵最小的允許流量。當停泵時，閥瓣自動下落，關閉閥口通道，防止高壓水錘給水系統的破壞。

　　空排止回閥的適用范圍：

      不宜用于含有固體顆粒和粘度較大的介質。

　　空排止回閥的應用范圍：

　　空排止回閥主要用于火電廠給水泵出口處。配合水泵最小流量再循環閥工作，維持系統的安全運行。

　　空排止回閥的結構特點：

　　a、該閥配合再循環旁路閥工作，維持系統的安全運行。

　　b、主閥瓣上下移動，介質倒流時，借助介質壓力及彈簧作用下關閉通道，此時旁路閥開啟，當主閥瓣全開時，旁路閥關閉。

　　c、閥瓣密封采用不銹鋼堆焊而成，耐磨、抗擦傷性強，密封可靠。

　　d、閥門應垂直安裝。

　　空排止回閥的主要零件材料：

空排止回閥主要零部件參數：
