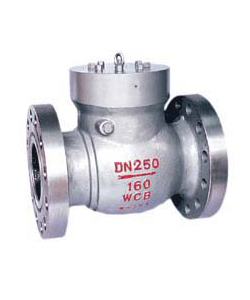

高壓法蘭止回閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【高壓法蘭止回閥介紹】
高壓法蘭止回閥適用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。
【高壓法蘭止回閥特點】
高壓法蘭止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。
【高壓法蘭止回閥性能參數】
【高壓法蘭止回閥外形尺寸】
【高壓法蘭止回閥結構圖】
公稱通徑 DN
主要外形尺寸和連接尺寸
L
D
D1
D2
b
Z-d
H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25
160
115
85
65
16
4-14
100
32
180
135
100
78
16
4-18
105
40
200
145
100
85
16
4-18
115
50
230
160
125
100
16
4-18
135
65
290
180
145
120
18
4-18
142
80
310
195
160
135
20
8-18
165
100
350
215
180
155
20
8-18
180
125
400
245
210
185
22
8-18
210
150
480
280
240
210
24
8-23
233
200
500
335
295
265
26
12-23
304
250
550
405
355
320
30
12-25
348
300
650
460
410
375
30
12-25
390
350
750
520
470
435
34
16-25
430
400
850
580
525
485
36
16-30
468
