低溫閘閥按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥。
低溫閘閥的介紹：
低溫閘閥通常指工作溫度低于-110℃的閥門，廣泛應用于液化天然氣，液化石油氣體和其它低溫行業。低溫閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用透焊連接。
低溫閘閥的適用范圍：
低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。
低溫閘閥主要零件材料：
1、閥體、閥蓋：不銹鋼
2、閥桿： 1Cr18Ni9Ti
3、閘板、閥座密封面： 堆焊硬質合金
4、閥桿螺母： 鋁青銅
5、墊片： 低溫石棉、蠟浸石棉橡膠板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
7、手輪：球墨鑄鐵或可鍛造鐵
低溫閘閥主要技術參數：
型號
DZ40Y-16
DZ40Y-25
公稱壓力（MPa）
1.6
2.5
密封試驗壓力（MPa）
1.76
2.75
殼體試驗壓力（MPa）
2.4
3.75
適用溫度（℃）
LC3≥-101℃，316SS≥－196℃
材料
閥體、閘板、閥蓋、支架
LC3,316SS
填料
浸四氟乙烯石棉繩
手輪
QT450-10
閥桿螺母
ZCuA110Fe3
閥桿
316SS
墊片
低溫石棉

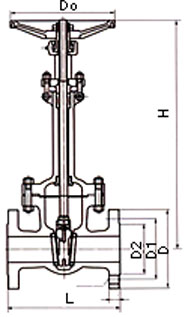

低溫閘閥主要外形尺寸：
公稱通徑
主要外形尺寸和連接尺寸
L
D
D1
D2
b
Z-d
H
D0
DZ40Y-16
20
150
105
75
55
14
4-14
320
140
25
160
115
85
65
14
4-14
350
160
32
180
135
100
78
16
4-18
385
180
40
200
145
110
85
16
4-18
420
200
50
250
160
125
100
16
4-18
540
240
65
270
180
145
120
18
4-18
610
240
80
280
195
160
135
20
8-18
690
280
100
300
215
180
155
20
8-18
780
300
125
325
245
210
185
22
8-18
930
320
150
350
280
240
210
24
8-23
980
360
200
400
335
295
265
26
12-23
1180
400
250
450
405
355
320
30
12-25
1390
450
300
500
460
410
375
30
12-25
1620
560
低溫閘閥的結構特點：
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔；
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封；
3、根據工作溫度合理選用填料，墊片等零件的材料；
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標；
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要；
