ZCS水用法蘭電磁閥（鑄鐵）概述：

ZCS水用電磁閥適用于以水或液體、氣體為介質，進入液位、濃度、流量、計量或排放循環等自動控制的二位式通斷切換二口二位式常閉或常開式。ZCS水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥 采用橡膠密封，故對工作介質的清潔度大大減低，具有起筆迅速，可靠性能高等特點。

其結構特點為：（1）、電磁先導膜片式操作結構（2）、閥門流量比普通閥提高10%（3）、采用特殊密封結構和特種密封材料無泄漏（4）、壽命長是同類產品的5倍以上（5）、工作平穩噪音低、無水錘沖擊、無顫抖聲（6）、采用膜片式、對介質潔凈度要求較低（7）、不銹鋼可動鐵芯經久耐用，反應快速（8）、配管方式可任意角度安裝,為增強壽命最好是水平管線圈朝上（9）、防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）（10）、引用標準：GB3836?9 防爆標志 Exm I/IIT4(國產線圈)

ZCS水用法蘭電磁閥（鑄鐵）工作原理：

本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。

ZCS水用法蘭電磁閥（鑄鐵）結構原理：

ZCS水用電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力：將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外世，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起主閥口開啟，閥呈通路狀態。
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵祁副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

ZCS水用法蘭電磁閥（鑄鐵）應用范圍：

ZCS水用電磁閥用于石油化工、電力裝備、醫藥設備、污水處理、暖通空調、鍋爐補水、清洗設備、電鍍涂裝、灌裝計量、通風設施、食品工業、給水排水系統等。

ZCS水用法蘭電磁閥（鑄鐵）技術參數：

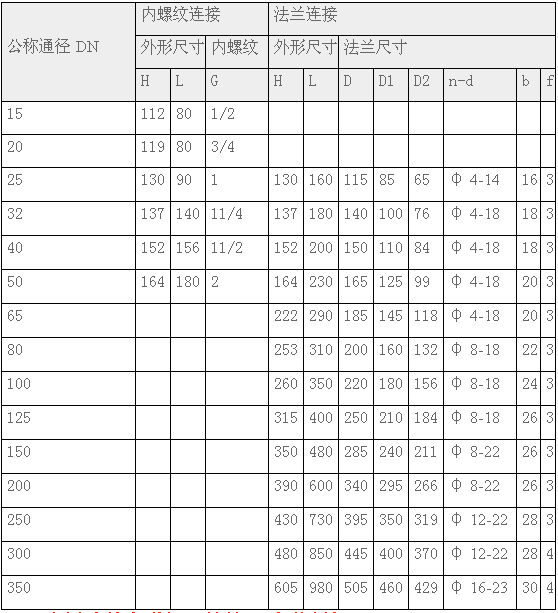

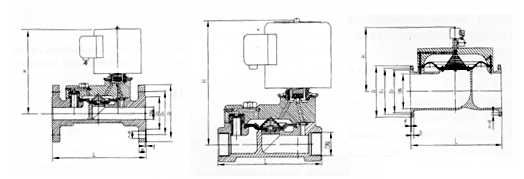

ZCS水用法蘭電磁閥（鑄鐵）安裝尺寸：

ZCS水用法蘭電磁閥（鑄鐵）安裝須知：

 1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。

3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。

4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。

5、安裝在電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。

6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。

7、普通型不能在爆炸危險場合使用。

8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。

9、在安裝前，要注意要看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。

訂貨須知：

一、①ZCS水用法蘭電磁閥（鑄鐵）產品名稱與型號②ZCS水用法蘭電磁閥（鑄鐵）口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定ZCS水用法蘭電磁閥（鑄鐵）型號，請按ZCS水用法蘭電磁閥（鑄鐵）型號直接向我們華光閥門銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家為您審核把關。
