ZSQ型氣動活塞式切斷閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
ZSQ型氣動活塞式切斷閥介紹
ZSQ型氣動活塞式切斷閥是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。
ZSQ型氣動活塞式切斷閥特點
ZSQ型氣動活塞式切斷閥操作力大、閥體設計新穎，流阻小、額定流量系數大、許用壓差大密封性能優良等特點
ZSQ型氣動活塞式切斷閥零件材料
閥體、閥蓋：HT200、ZG230-450，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
氣缸體：ZG230-450
活塞：ZAlSi12
填料：聚四氟乙烯，柔性石墨
閥芯軟質密封件：增強聚四氟乙烯
ZSQ型氣動活塞式切斷閥性能參數
|
公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
|
額定流量系數 Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
||
|
額定行程 (mm) |
8 |
12 |
20 |
25 |
||||||
|
氣缸直徑 (mm) |
75 |
100 |
150 |
|||||||
|
允許泄漏量 |
硬密封 (1/h) |
單座、三通： 1.2X10 -7 X 閥額定容量 套筒： 5X10 -6 X 閥額定容量 |
||||||||
|
軟密封 |
VI 級 |
|||||||||
|
工作溫度 ( ℃ ) |
-20 ～ 200 -40 ～ 450 |
|||||||||
|
公稱壓力 PN (MPa) |
1.6 4.0 6.4 |
|||||||||
|
允許壓差 (MPa) |
ZSQP |
單作用 |
1.16 |
0.66 |
0.38 |
0.6 |
0.39 |
0.47 |
0.31 |
0.20 |
|
雙作用 |
6.4 |
5.0 |
2.8 |
3.3 |
2.13 |
2.71 |
1.75 |
1.11 |
||
|
ZSQM |
單作用 |
公稱壓力 |
||||||||
|
雙作用 |
||||||||||
|
ZSQN |
單作用 |
0.89 |
0.57 |
0.35 |
0.56 |
0.36 |
0.45 |
0.30 |
0.20 |
|
|
雙作用 |
5.2 |
3.22 |
2.03 |
2.27 |
1.46 |
2.00 |
1.32 |
0.85 |
||
|
信號壓力 (kPa) |
0 或 400 ～ 600 |
|||||||||

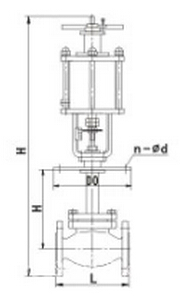

ZSQ型氣動活塞式切斷閥外形尺寸
|
公稱通徑 DN |
L |
A |
H |
L 1 |
H 1 |
A 1 |
重量 (Kg) |
信號接頭內螺紋 |
|
20 |
150 |
130 |
220 |
80 |
115 |
100 |
10 |
M10X1 |
|
25 |
160 |
130 |
220 |
80 |
120 |
100 |
12 |
|
|
32 |
180 |
150 |
235 |
80 |
130 |
100 |
15 |
|
|
40 |
200 |
150 |
235 |
95 |
138 |
120 |
18 |
|
|
50 |
230 |
150 |
240 |
95 |
155 |
120 |
25 |
|
|
65 |
290 |
280 |
250 |
105 |
178 |
160 |
30 |
|
|
80 |
310 |
280 |
260 |
105 |
207 |
160 |
40 |
|
|
100 |
350 |
280 |
265 |
105 |
222 |
160 |
60 |
ZSQ型氣動活塞式切斷閥結構圖
