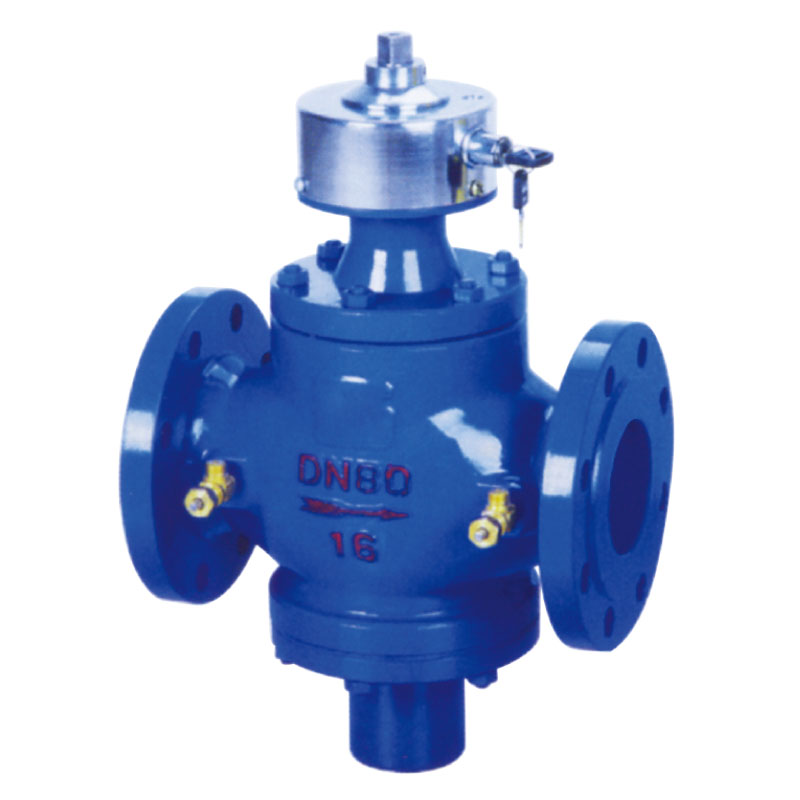

ZL47F-16型自力式平衡閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【ZL47F-16型自力式平衡閥產品用途】
ZL47F-16型自力式平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統的流量不變的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質。運行前一次性測試調節，可使系統流量自動互定在預先設置的設定值。?
【ZL47F-16型自力式平衡閥產品特點】
ZLF-16型自力式平衡閥準確，操作簡單，運行平穩，性能可靠，使用壽命長。?
【ZL47F-16型自力式平衡閥零件材料】
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
灰鑄鐵、球鐵、鑄鋼 |
|
閥桿 |
不銹鋼 |
|
閥瓣 |
鑄銅 |
|
膜片 |
丁腈橡膠 |
【ZL47F-16型自力式平衡閥性能參數】
公稱壓力：1.6MPa
公稱通徑：15～350mm
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598?
?
【ZL47F-16型自力式平衡閥外形和連接尺寸】
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 備注 |
| L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 | 290 | 310 | 350 | 430 | 520 | 635 | 670 |
DNl5.25
為螺紋連接
|
| H1 | 72 | 72 | 81 | 108 | 138 | 138 | 143 | 170 | 193 | 208 | 254 | 289 | 325 | 357 | 372 | |
| H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 189 | 211 | 227 | 260 | 303 | 367 | 430 | 495 | |
|
流量控制 范圍m3／h |
0.1 ～1 |
0.1 ～1.5 |
0.2 ～2 |
0.5 ～4 |
1 ～6 |
2 ～10 |
3 ～15 |
5 ～25 |
10 ～35 |
15 ～50 |
30 ～80 |
40 ～180 |
100 ～300 |
150 ～1500 |
200 ～700 |
【ZL47F-16型自力式平衡閥結構圖片】
