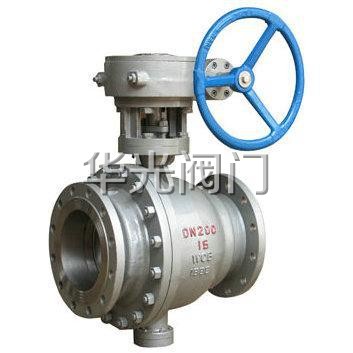

偏心半球閥Q347-16/25C

偏心半球閥Q347-16/25C

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：生產流水線，充足的備貨，縮短了交貨期！

銷售：0592-7152801

傳真：0592-7152811

支持：13950155029

QQ ： 35527467

郵箱：cnbgfm@foxmail.com

　　【Q347 型PN16、PN25 偏心半球閥介紹】

　　Q347偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

　　【Q347 型PN16、PN25 偏心半球閥特點】

　　1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。

　　2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求。

　　3、密封嚴密、輸送有害氣體可達零泄露。

　　4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。

　　【Q347 型PN16、PN25 偏心半球閥零件材料】

名稱
材質
閥體
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
閥軸
2Cr13、1Cr13
閥瓣
合金滲氮鋼、滲氮不銹鋼、耐磨鋼
閥座
合金滲氮鋼、滲氮不銹鋼、耐磨鋼
軸承
鋁青銅、FZ－1復合材料
填料
聚四氟乙烯、柔性石墨

　　【Q347 型PN16、PN25 偏心半球閥性能參數】

公稱壓力（Mpa）
0.6
1.0
1.6
2.5
4.0
公稱通經（mm）
40－1600
40－1600
40－1200
40－600
40－600
密封試驗壓力（Mpa）
0.66
1.1
1.76
2.75
4.4
殼體試驗壓力（Mpa）
0.9
1.5
2.4
3.75
6.0
適用溫度（℃）
－29～300、－29～425、－29～540
適用介質
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)?、油?/span>
驅動方式
手動、電動、氣動
連接形式
法蘭連接、對夾連接
安裝方式
立式安裝、臥式安裝

　　【Q347 型PN16、PN25 偏心半球閥外形尺寸】

公稱壓力 PN/Mpa 公稱通徑 DN/mm 尺寸 （mm）
L D K d f C Z-￠d H
1.6 40 165 150 110 85 3 16 4-￠18
50 178 165 125 100
65 190 185 145 120 18 280
80 203 200 160 135 20 8-￠18 320
100 229 220 180 155 370
125 254 250 210 185 22 430
150 267 285 240 210 24 8-￠23 510
200 292 340 295 265 26 12￠-23 600
250 330 405 355 320 30 12-￠26 690
300 502 460 410 375 4 760
350 572 520 470 435 34 16-￠26 830
400 610 580 525 485 36 16-￠30 925
450 660 640 585 545 40 20-￠30 1025
500 700 715 650 608 44 20-￠34 1120
600 813 840 770 718 5 48 20-￠36 1210
EQ340H EQ340Y-10 C （WCB/304/316）
公稱壓力 PN/Mpa 公稱通徑 DN/mm 尺寸 （mm）
L D K d f C Z-￠d H
1.6 40 165 150 110 85 3 16 4-￠18
50 178 165 125 100
65 190 185 145 120 18 280
80 203 200 160 135 20 8-￠18 320
100 229 220 180 155 370
125 254 250 210 185 22 430
150 267 285 240 210 24 8-￠23 510
200 292 340 295 265 26 12￠-23 600
250 330 405 355 320 30 12-￠26 690
300 502 460 410 375 4 760
350 572 520 470 435 34 16-￠26 830
400 610 580 525 485 36 16-￠30 925
450 660 640 585 545 40 20-￠30 1025
500 700 715 650 608 44 20-￠34 1120
600 813 840 770 718 5 48 20-￠36 1210

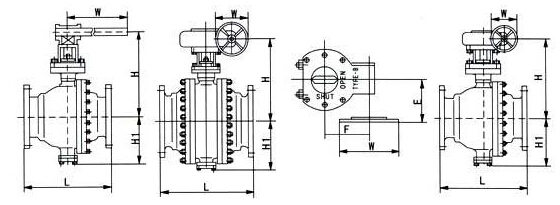

　　【Q347 型PN16、PN25 偏心半球閥結構圖】

Q347 型PN16、PN25 偏心半球閥結構圖

?
