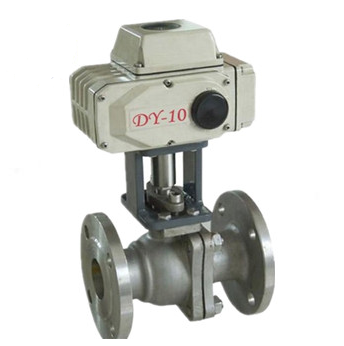

浮動軟密封電動球閥Q941F

浮動軟密封電動球閥Q941F

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：生產流水線，充足的備貨，縮短了交貨期！

銷售：0592-7152801

傳真：0592-7152811

支持：13950155029

QQ ： 35527467

郵箱：cnbgfm@foxmail.com

　　【Q941F 型 PN16~PN63 浮動軟密封電動球閥介紹】

　　 Q941F 型 PN16~PN63 浮動軟密封電動球閥采用硬密封、閥座密封面材料為硬質合金，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封(金屬密封)，此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。

　　【Q941F 型 PN16~PN63 浮動軟密封電動球閥特點】

　　 Q941F 型 PN16~PN63 浮動軟密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器(也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構)與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

　　【Q941F 型 PN16~PN63 浮動軟密封電動球閥零件材料】

      型號      材料         閥體球體        閥桿                  密封圈填料、墊圈

Q941F-16C WCB 2Cr13 聚四氟乙烯 V形聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
Q941F-25
Q941F-40
Q941F-63
Q941F-16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
Q941F-25P
Q941F-40P
Q941F-63P
Q941F-16R CF8 (304) 0Cr18Ni9 (304)
Q941F-25R
Q941F-40R
Q941F-63R

　　【Q941F 型 PN16~PN63 浮動軟密封電動球閥性能參數】

            型號                    DN    MPa       適用溫度                  適用介質

Q941F-16C 16 1.6 -28~300 水、蒸汽、油品等
Q941F-25 25 2.5
Q941F-40 40 4.0
Q941F-63 63 6.3
Q941F-16P 16 1.6 硝酸等腐蝕性介質
Q941F-25P 25 2.5
Q941F-40P 40 4.0
Q941F-63P 63 6.3
Q941F-16R 16 1.6
Q941F-25R 25 2.5
Q941F-40R 40 4.0
Q941F-63R 63 6.3

　　【Q941F 型 PN16~PN63 浮動軟密封電動球閥外形尺寸】

     DN                L               D             D1              D2                b            z×?d

15 130 95 65 45 14 4×?14
20 140 105 75 55 14 4×?14
25 150 115 85 65 14 4×?14
32 165 135 100 78 16 4×?18
40 180 145 110 85 16 4×?18
50 200 160 125 100 16 4×?18
65 220 180 145 120 18 4×?18
80 250 195 160 135 20 8×?18
100 280 215 180 155 20 8×?18
125 320 245 210 185 22 8×?18
150 360 280 240 210 24 8×?23
200 400 335 295 265 26 12×?23

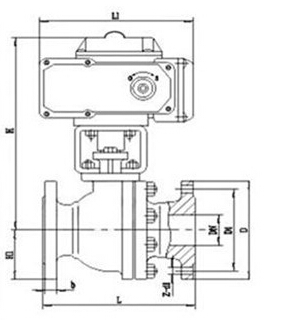

　　【Q941F 型 PN16~PN63 浮動軟密封電動球閥結構圖】

Q941F 型 PN16~PN63 浮動軟密封電動球閥結構圖

?
