二片式內螺紋球閥Q11F
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
Q11F PN16~PN63二片式內螺紋球閥介紹
Q11F PN16~PN63二片式內螺紋球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油化工城市給排水等要求嚴格切斷的工況
Q11F PN16~PN63二片式內螺紋球閥特點
內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

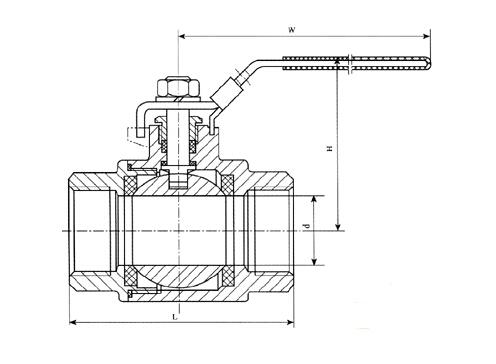

Q11F PN16~PN63二片式內螺紋球閥結構圖
Q11F PN16~PN63二片式內螺紋球閥零件材料
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q11F-16C |
A105、45#、WCB |
1Cr18/Cr18Ni9Ti |
不銹鋼 |
聚四氟乙烯 |
|
|
硝酸類 |
Q11F-16P |
SS304/1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q11F-16R |
SS316/1Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
|||
Q11F PN16~PN63二片式內螺紋球閥性能參數
|
公稱壓力 |
最高使用壓力 |
試驗壓力（水壓） |
||
|
1.6MPA |
120℃以下水、油、瓦斯 |
飽和蒸汽 |
閥體 |
閥座 |
|
1.76MPA |
0.6MPA |
9.5MPA |
7MPA |
|
設計制造：按ANSIB16.34
檢驗測試：按API598
結構長度：按GB/T15188.3-94
工作壓力：1000PSI(7MPa)
溫度范圍：MF-40~232℃-40~500℉
MP-40~300℃-40~572℉
適用介質：(C)水、油品、氣(P)硝酸類(R)醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
產品規格：1/4″~4″
材料標準：(C)ASTMA216-WCB、DIN1.619(P)(R)CF8(304)、DIN1.4308;CF8M(316)、DIN1.4408
其他說明：(C)(P)球體、閥桿采用SS304。本公司還可提供ASTMA351-CF3M(316L)、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。
Q11F PN16~PN63二片式內螺紋球閥外形尺寸
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
重量WT(g) |
225 |
225 |
390 |
502 |
850 |
1502 |
2020 |
3625 |
4700 |
7700 |
14850 |
