美標對夾蝶閥D71X-10/16
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D71X-10/16美標對夾蝶閥介紹
D71X-10/16美標對夾蝶閥適用于煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。
D71X-10/16美標對夾蝶閥特點
1、本閥具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、對夾式蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
D71X-10/16美標對夾蝶閥適用標準:
鋼制蝶閥，API609，MSSSP-67
溫度和壓力，ASMEB16.34
結構長度，API609
試驗標準，API598
耐火標準，API-607
D71X-10/16美標對夾蝶閥設計說明
密封結構：軟密封
制動器操作
ISO5211襯墊
連接：對夾

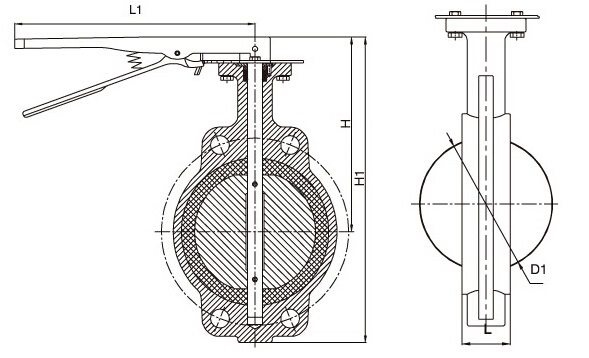

D71X-10/16美標對夾蝶閥結構圖
D71X-10/16美標對夾蝶閥零件材料
|
零件名稱 |
材料 |
|
閥體 |
不銹鋼、QT450、HT200、HT250 |
|
蝶板 |
不銹鋼、QT450、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
丁腈耐油橡膠 |
|
填料 |
柔性石墨 |
D71X-10/16美標對夾蝶閥性能參數
|
公稱通經DN（mm) |
50～2000 |
50～1600 |
|
|
公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
手柄開啟、蝸輪傳動、電動、氣動 |
||

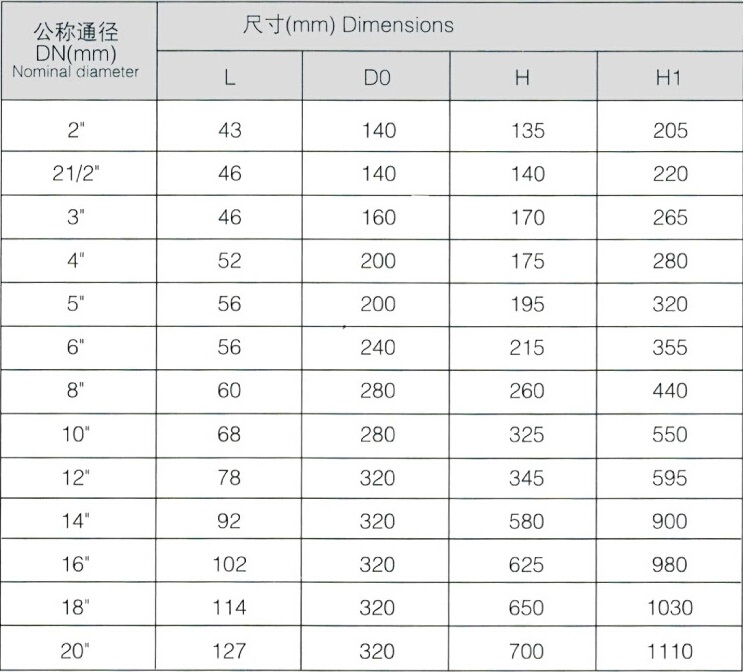

D71X-10/16美標對夾蝶閥外形尺寸
