對夾式蝶閥D71X-10/16
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D71X-10/16對夾式蝶閥概述：
D71X-10/16對夾式蝶閥適用于煤氣、天然氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種弱酸堿介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。
D71X-10/16對夾式蝶閥特點：
1、本閥具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用丁腈耐油橡膠，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

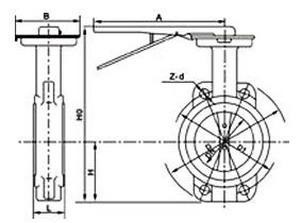

D71X-10/16對夾式蝶閥結構圖：
D71X-10/16對夾式蝶閥執行標準：
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
D71X-10/16對夾式蝶閥主要技術參數：
|
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
D71-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
|
D71-16 |
1.6 |
2.4 |
1.76 |
||
D71X-10/16對夾式蝶閥外形尺寸表：
|
公稱通徑DN(mm) |
尺寸 |
|||
|
L |
L1 |
H |
H1 |
|
|
50 |
43 |
220 |
155 |
225 |
|
65 |
46 |
220 |
160 |
240 |
|
80 |
46 |
255 |
175 |
270 |
|
100 |
52 |
255 |
195 |
300 |
|
125 |
56 |
255 |
205 |
325 |
|
150 |
56 |
300 |
215 |
355 |
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
耐油橡膠 |
|
填料 |
柔性石墨 |
