Z985X-16Q電動溝槽閘閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com

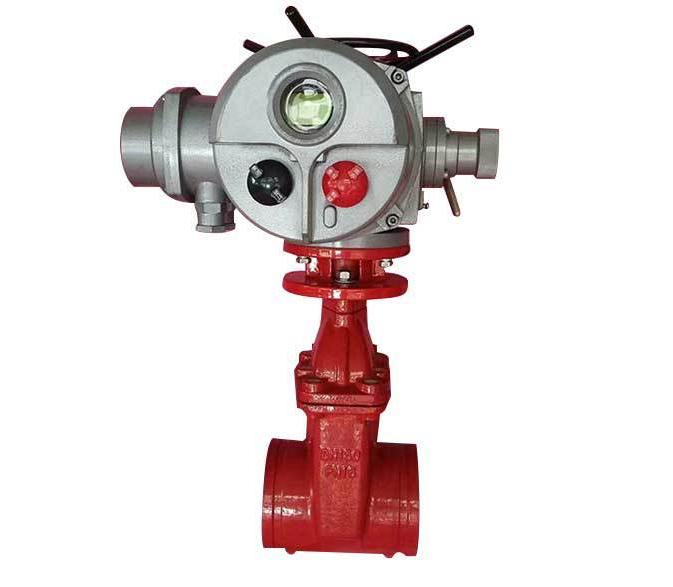

Z985X-16Q電動溝槽閘閥的介紹：
Z985X-16Q電動溝槽閘閥是溝槽閘閥的一種，它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽閘閥重量輕，本體采用球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。
Z985X-16Q電動溝槽閘閥的適用范圍：
廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
【Z985X-16Q電動溝槽閘閥主要零件材料】
| 主要零件材料 | ||
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | 球墨鑄鐵 |
| 2 | 閥瓣 | 球鐵，外覆丁腈橡膠 |
| 3 | 螺栓 | 鍍鋅 |
| 4 | 密封圈 | NBR |
| 5 | 閥蓋 | 球墨鑄鐵 |
| 6 | 閥桿 | 不銹鋼 |
| 7 | 0型密封圈 | NBR |
| 8 | 軸蓋 | 球墨鑄鐵 |
| 9 | 防塵罩 | NBR |
| 10 | 手輪 | 鑄鐵 |
| 11 | 緊固螺母 |
鍍鋅 |
【Z985X-16Q電動溝槽閘閥性能參數】
| 技術參數 | |
| 壓力等級 | 1.0MPa 1.6MPa |
| 密封試驗 | 1.5MPa 2.4MPa |
| 工作溫度 | 0-80℃ |
| 適用介質 |
水、氣等 |
【Z985X-16Q電動溝槽閘閥外形和連接尺寸】
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
|
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
|
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
|||
|
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
|||
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
|||
|
Z985X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
|
|
||
|
H |
325 |
455 |
455 |
455 |
|
500 |
620 |
750 |
880 |
|
|
|||
|
D0 |
180 |
200 |
200 |
200 |
|
240 |
320 |
320 |
400 |
|
|
|||
Z985X-16Q電動溝槽閘閥的結構特點：
1. 整體包膠：閘門采用整體包膠，其良好的覆蓋性能與幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水
