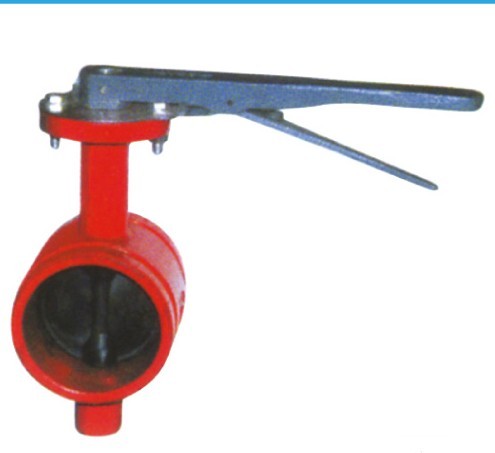

溝槽式手柄蝶閥D81X-16Q
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D81X-16Q溝槽手柄蝶閥概述
D81X溝槽手柄蝶閥也稱手柄溝槽蝶閥和手柄卡箍蝶閥,具有安裝迅速+簡易可靠+密封好+操作靈活+維修方便等優點。手柄溝槽蝶閥既有良好密封性,又具備與管件連接所需求的快捷性,是本公司多次實踐設計.溝槽手柄蝶閥的手柄與安裝在閥體上的流量盤相互配合,來控制流體的流量.閥體有兩種材質:碳鋼和鑄鐵.
D81X-16Q溝槽手柄蝶閥工作原理
D81X蝶閥的蝶板和信號輸出元件實現同步運動，消除系統累計誤差影響，準確顯示閥門啟閉狀態。閥門處于全開流量的100%～80%范圍內始終輸出接通（開啟）信號，綠色信號燈亮，小于全開流量80%時輸出關斷（關閉）信號，綠色信號燈滅，紅色信號燈亮。
D81X手柄溝槽蝶閥是多次改進設計，整體設計新穎獨特，比例協調，實用性強，閥門兩端用卡箍連接于流體管道中，與以往的法蘭連接或?qū)A連接相比，大大節省了制造材料，遵循我國節能減排戰略方針政策。
D81X-16Q溝槽手柄蝶閥特點：
手柄溝槽蝶閥具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮。
1、溝槽式碟閥結構緊湊、體積小、重量輕、操作靈活、維修方便；
2、密封性能可靠、不受介質注射限制（雙向密封）；
3、過流面積大、流阻系數小、流通能力大；
4、碟板采用整體包膠抗老化抗輻射、經久耐用。
5、以碳鋼為主要材質，閥體采用厚壁無縫管焊接而成，閥板為球墨鑄鐵，質量可靠，外觀美觀。

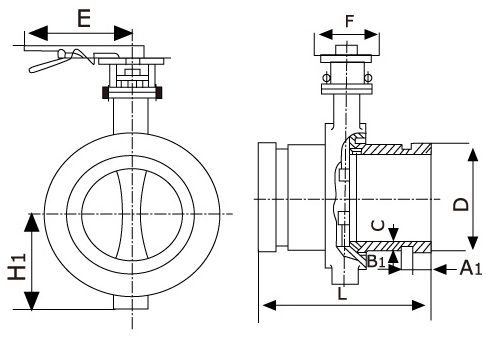

D81X-16Q溝槽手柄蝶閥結構圖：
D81X-16Q溝槽手柄蝶閥用途
D81X手柄溝槽蝶閥廣泛應用于給排水、消防、石油、化工、醫藥、鋼鐵等管路上作為截斷或調節之用,手柄溝槽蝶閥的產品最大亮點是產品造價低,經濟實用.
D81X-16Q溝槽手柄蝶閥主要零部件材料
|
序號 |
名稱 |
國標標準 |
|
|
1 |
閥體 |
球鐵 |
QT450-10 |
|
2 |
閥板 |
球鐵 |
QT450-10 |
|
3 |
橡膠 |
EPDM |
|
|
4 |
上軸 |
不銹鋼 |
1Cr13 |
|
5 |
下軸 |
不銹鋼 |
1Cr13 |
|
6 |
O形圈 |
丁腈 |
|
|
7 |
定位齒盤 |
碳鋼 |
45# |
|
8 |
手柄 |
瑪鋼 |
|
|
9 |
絲堵 |
碳鋼 |
45# |
D81X-16Q溝槽手柄蝶閥外形連接尺寸
|
規格 |
尺寸 （mm） |
||||||
|
mm |
inch |
A |
B |
C |
D |
E |
F |
|
50 |
2 |
81 |
60 |
8 |
16 |
85 |
57 |
|
65 |
2.5 |
97 |
73 |
8 |
16 |
106 |
65 |
|
80 |
3 |
97 |
89 |
8 |
16 |
113 |
75 |
|
100 |
4 |
116 |
114 |
10 |
16 |
135 |
90 |
|
125 |
5 |
148 |
141 |
10 |
16 |
148 |
110 |
|
150 |
6 |
148 |
168 |
10 |
16 |
181 |
124 |
|
200 |
8 |
134 |
219 |
11 |
19 |
204 |
155 |
|
250 |
10 |
159 |
273 |
13 |
19 |
230 |
190 |
|
300 |
12 |
166 |
324 |
13 |
19 |
270 |
230 |
