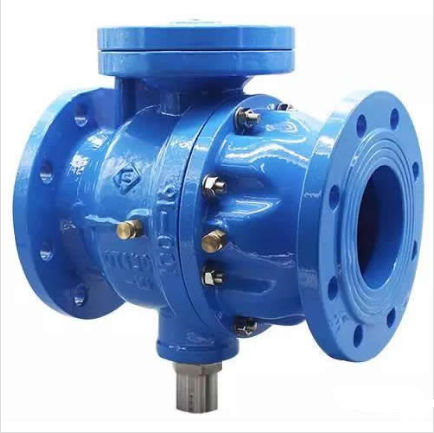

單模式低阻力倒流防止器DSBP741X概述

單膜片低阻力倒流防止器是用于城市供水等供水單位一般污染單位供水時嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置,它的功能是在任何工況下防止管道中的介質倒流或者虹吸倒流,以達到避免倒流污染的目的.

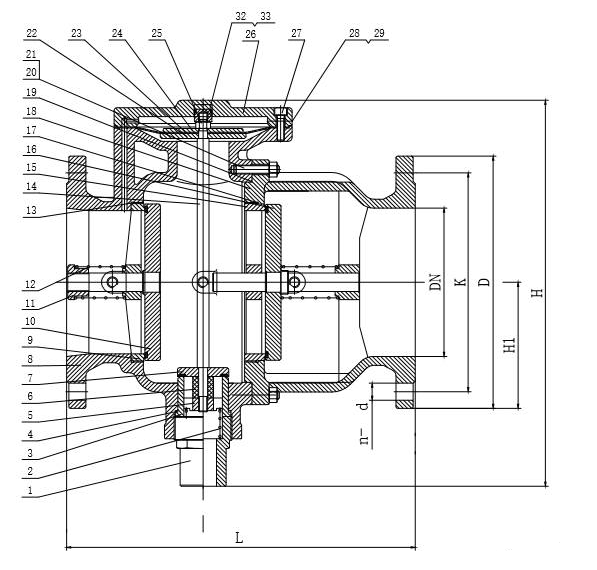

單模式低阻力倒流防止器DSBP741X結構圖

單模式低阻力倒流防止器DSBP741X結構特點

1、結構更加緊湊,尺寸短,體積小,倒流低,噪音小,在經濟流速下正常工作水損為1.3-2.5米.

2、泄水閥的精度與泄水壓力可調,使其受管道壓力波動干擾少,啟閉安全可靠,沒有非正常排水現象.

3、單膜片設計,膜片等關鍵部件的久經考驗的可靠性.使其質量?jī)?yōu)于普通的低阻力倒流防止器.

4、兩級止回閥的獨特流道設計,流阻小,啟閉速度快,有效防止背壓突然升高對閥門及管道的破壞,限制壓力水倒流或虹吸倒流,具有靜音功能,有效處長閥門使用壽命.

5、人性化設計,產品可水平或立式安裝,在線測試,在線檢修

產品設計技術標準

●設計及制造要求按CJ/T160規定

●閥門檢驗和試壓按GB/T13927規定

●閥門結構長度按GB/T12221規定

●法蘭尺寸按GB/T17241.6規定

●閥門裝配前表面涂環氧樹脂粉末并符合GB/T17219規定

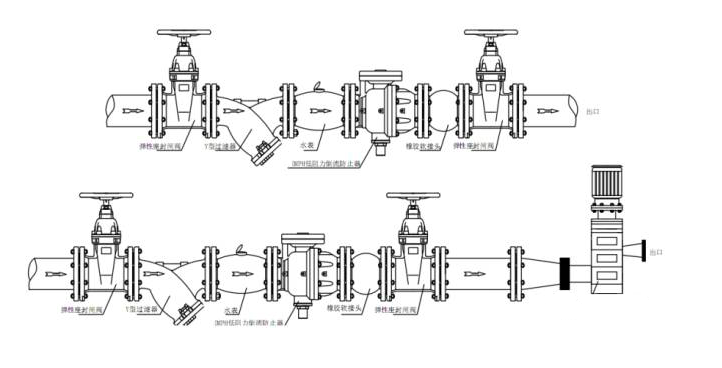

單模式低阻力倒流防止器DSBP741安裝示意圖
