活塞式水泵控制閥(濁水型)
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
活塞式水泵控制閥(濁水型)介紹
活塞式水泵控制閥(濁水型)由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。
活塞式水泵控制閥(濁水型)特點
1、 安全可靠性高。具有速閉、緩閉以及吸能腔三種消除水錘措施，而且動作完全聯鎖，不會產生誤動作。
2、 無需操作控制。當水泵啟停時，巧妙地利用閥門兩端的介質及其壓力差作為驅動介質和控制動力，使閥門自動按水泵操作規程的要求進行動作。
3、 無需專業調試。閥門動作不受液位高差和出水壓力以及水泵流量變化的影響，適應范圍廣。
4、 基本無需維修，壽命長。
5、 節能效果明顯。利用進口端的壓力進入下腔支撐膜片壓板及閥桿的重量，阻力損失小。
活塞式水泵控制閥(濁水型)零件材料
|
材料 |
|
|
閥體 |
HT200 QT450 |
|
閥瓣 |
HT200 QT450 |
|
閥蓋 |
QT450 HT200 |
|
閥桿 |
2Cr13 |
|
隔膜 |
腈綸簾線襯丁晴膠 |
活塞式水泵控制閥(濁水型)性能參數
|
公稱壓(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
調壓范圍(MPa)
|
緩閉時間(S)
|
最低動作壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
0.09-0.8
|
3-60
（可調）
|
≥0.07
|
水
|
0-80
|
活塞式水泵控制閥(濁水型)外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
|
H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
1188 |
1218 |
1600 |
1800 |

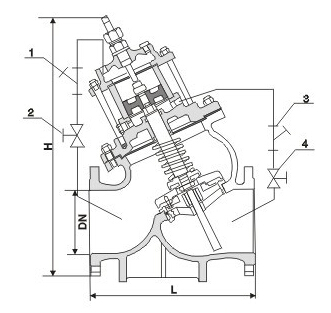

活塞式水泵控制閥(濁水型)結構圖
