D341F4-10/16、D341F46-10/16襯氟法蘭蝶閥（中線）
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
D341F4-10/16、D341F46-10/16襯氟法蘭蝶閥(中線)的介紹：
蝶閥是一種結構簡單的調節閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
D341F4-10/16、D341F46-10/16襯氟法蘭蝶閥(中線)的適用范圍：
襯氟法蘭蝶閥作為一種用來實現管路系統通斷及流量控制的部件，在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。
D341F4-10/16、D341F46-10/16襯氟法蘭蝶閥(中線)的結構特點：
1.體積小，安裝方便；
2.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線)，具有雙向密封功能，壓力、流量可自由調節；
3.四級加載彈性密封，保證了閥門內、外的零泄露；
D341F4-10/16、D341F46-10/16襯氟法蘭蝶閥（中線）主要零件材料 :
|
型號 |
閥體 |
閥瓣 |
支架 |
密封擋圈 |
|
D341F4-10/16C |
WCB襯F4 |
WCB襯F4 |
WCB襯F4 |
聚四氟乙烯F4PTFE |
|
D341F46-10/16C |
WCB襯F46 |
WCB襯F46 |
WCB襯F46 |
D341F4-10/16、D341F46-10/16襯氟法蘭蝶閥（中線）性能參數
|
直通式 |
直流式 |
角式 |
|
|
公稱通徑 |
DN15~250 |
||
|
公稱壓力(Mpa) |
PN1.0、PN1.6、PN2.5 |
||
|
閥門材料 |
灰鑄鐵、碳鋼、不銹鋼 |
||
|
襯里材料 |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
||
|
適用介質 |
詳見防腐襯里材料 |
||
|
工作溫度(℃) |
|
|
|
|
設計制造 |
GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34 |
||
|
結構長度 |
GB/T 12221-1989 |
||
|
連接法蘭 |
JB/T 82.1-94、GB/T9113.1-2000 |
||
|
壓力試驗 |
GB/T 13927-1992 |
||
|
傳動方式 |
手動、齒輪傳動、氣動、電動 |
||

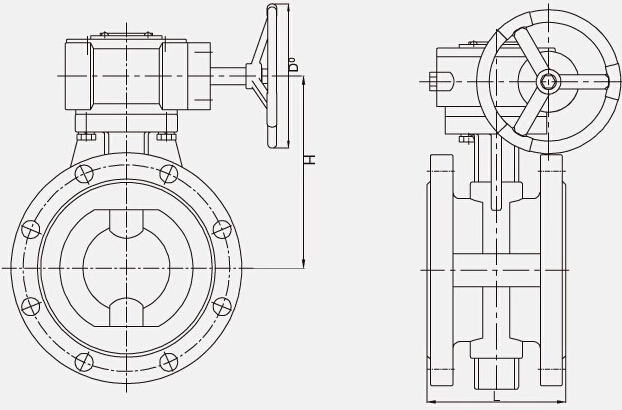

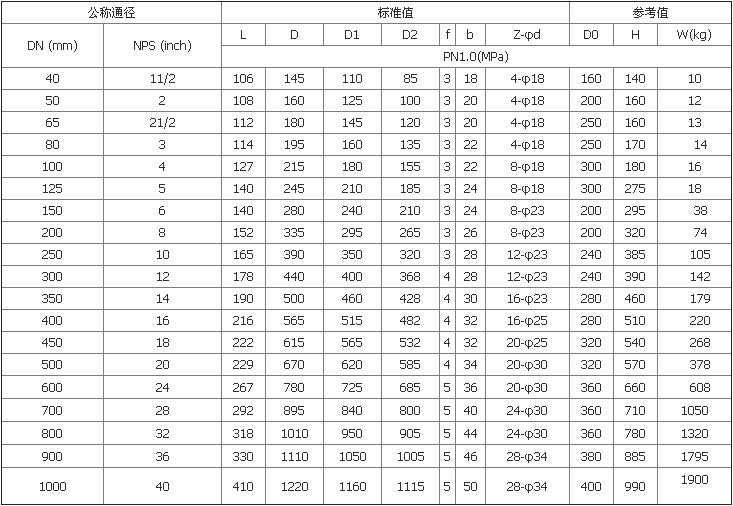

D341F4-10/16、D341F46-10/16襯氟法蘭蝶閥（中線）外形和連接尺寸 :

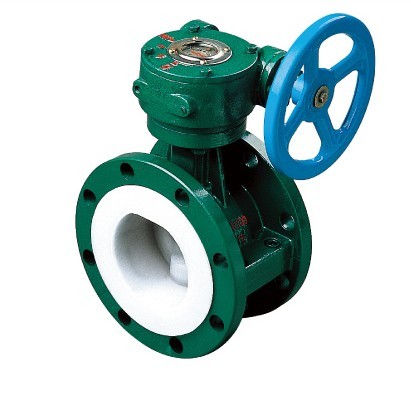

D341F4-10/16、D341F46-10/16襯氟法蘭蝶閥（中線）結構圖片:
