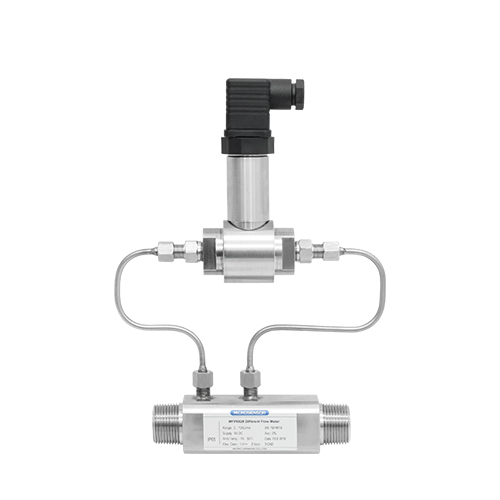

MFP6828型文丘里差壓流量計是我司在經典文丘里管配合高靜壓智能差壓傳感器的基礎上改進、研制的新產品，具有適用范圍廣、可靠性高、壓損小、結構簡單、維修方便、性能穩定等特點。廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的各種氣體、液體、蒸汽的流量測量，還可用于各種臟污介質的流量測量。

公稱通徑：15mm ≤DN≤50mm

相對濕度：5%～90%

量  程 比：1:10

防護等級：IP65

雷諾數范圍： 105≤ReD≤106

公稱壓力：PN≤2.5Mpa

產品重量：約1.5kg
工作原理


經典文丘里是由入口圓筒部，入口圓錐管段，喉部及出口圓錐管段的組成，這些都必須與管道的中心軸同軸。具有壓力損失小，測量精度較高，性能穩定，前后所需直管段短的特點。充滿管道的流體，當它們流經管道內的經典文丘里時，流速將在經典文丘里的節流處形成局部收縮，從而使流速增加，靜壓力降低，于是在經典文丘里前后便產生了壓力降或叫壓差，介質流動的流量愈大，在經典文丘里前后產生的壓差也就愈大，所以可通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。如圖1所示。




qv——分別為質量流量（kg/s）和體積流量（m3/s）；
ε——可膨脹性系數；
β——直徑比，β=d/D；
ρ1——被測流體密度，kg/m3；

產品外觀  單位為mm

差壓流量計特點

節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉；
差壓計算采用國際標準與加工；
應用范圍廣，全部單相流皆可測量；
高溫區域采用全焊接方式，可靠度高；
一體型結構，并做了散熱設計，可以很好的滿足客戶高溫需求。

智能型特點

智能型技術指標

位置影響：在任何方向偏離90°，零點變化≤0.2%FS

沖      擊：100g，10毫秒

可滿足環境溫度0℃～50℃內，介質溫度可達200℃，同時產品自身可耐75℃。
