- ZB41H國標波紋管閘閥

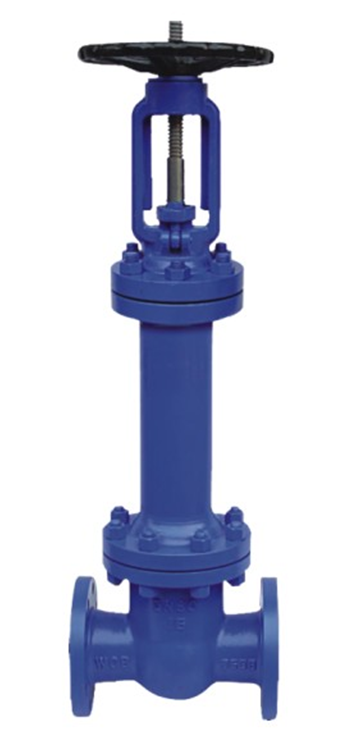

ZB41H國標波紋管閘閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
ZB41H國標波紋管閘閥產品特點
ZB41H國標波紋管閘閥主要結構特點
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好，使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指標，更直觀；
6、零件材質，法蘭和對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
ZB41H國標波紋管閘閥技術規范
結構形式Structure formtion
BB-BG-OS&Y
驅動方式Driving maner
手動hand-operated
氣動 pneumatic
設計標準 design standard
GB12234
結構長度 face to face
GB12221
連接法蘭 flanged ends
GB9113、JB79、HG20596
試驗和檢驗 test&inspection
JB/T 9092、GB/T13927
ZB41H國標波紋管閘閥適用于公稱壓力PN1.6~16MPa，工作溫度-29~350°C的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
1、產品結構合理、密封可靠、性能優良、造型美觀；
ZB41H國標波紋管閘閥零件材料與工況：
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 2 | 閥板 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 3 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 4 | 墊片 | 柔性石墨+不銹鋼 |
| 5 | 雙頭螺栓 | ASTM 193-B7、A320-B8、A193-B8M |
| 6 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
| 7 | 閥蓋 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 8 | 波紋管組件 | ASTM A182-F304、F316、F321、F304L、F316L |
| 9 | 填料 | 柔性石墨 |
| 10 | 填料壓蓋 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 11 | 支架 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 12 | 閥桿螺母 | 銅合金 |
| 13 | 手輪 | ASTM A536 Gr.60-40-18、A216-WCB |
ZB41H國標波紋管閘閥主要尺寸及重量：
| 型號 | WZ41-150LB | |||||||||||||||
| 壓力等級 | 150LB | |||||||||||||||
| 口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |
| 重量 | 8 | 9 | 10 | 15 | 22 | 30 | 42 | 55 | 70 | 100 | 140 | 180 | 250 | 350 |
450 |
|
