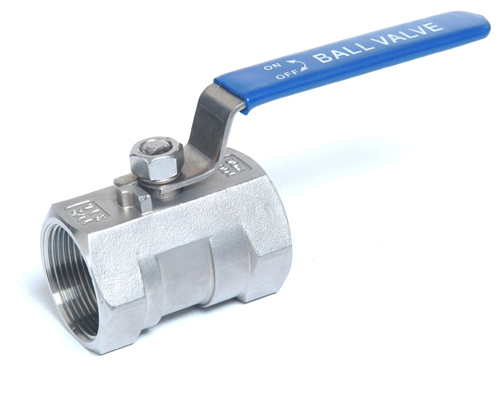

美標一片式球閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
美標一片式球閥的介紹：
美標一片式球閥及對焊連接一片式球閥分為整體式一片式、兩段式及三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。
美標一片式球閥的適用范圍：
適用于各種輕重工業及樓宇管道。
美標一片式球閥的主要零件材料：
|
零件名稱 |
材質 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球體 |
不銹鋼SS316 |
|
密封墊 |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼SS316 |
|
閥體 |
不銹鋼CF8M |
|
閥桿 |
不銹鋼SS316 |
|
止推墊圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料壓蓋螺母 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不銹鋼SS304 |
【美標一片式球閥性能參數】
| 公稱壓力 | 最高使用壓力 | 試驗壓力（水壓） | ||
| 1.6MPA | 120℃以下水、油、瓦斯 | 飽和蒸汽 | 閥體 | 閥座 |
| 1.76MPA | 0.6MPA | 9.5MPA | 7MPA | |
設計制造：按ANSI B16.34 檢驗測試：按API598
結構長度：按GB/T 15188.3-94
工作壓力：1000PSI (7MPa)
溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
適用介質：(C)水、油品、氣(P)硝酸類 (R) 醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
產品規格：1/4″~4″
材料標準：(C)ASTM A216-WCB、DIN1.619(P) (R)CF8(304)、DIN1.4308;CF8M(316)、DIN 1.4408
其他說明：(C)(P)球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M(316L)、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。
【美標一片式球閥外形尺寸】
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
| D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
| L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
| 重量WT(g) | 55 | 95 | 165 | 250 | 405 | 625 | 850 |
1400 |

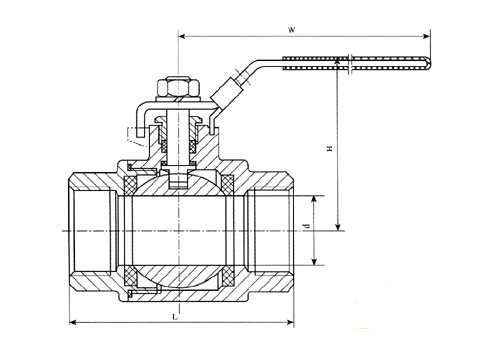

【美標一片式球閥結構圖】
