鑄鋼法蘭截止閥J41H-16/25C
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
J41H-16/25C鑄鋼法蘭截止閥介紹
J41H-16/25C鑄鋼法蘭截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，本閥適用于小口徑的管道，密封面不易磨損、擦傷，密封性能好，啟閉時閥瓣行程小，啟閉時間較短，閥門高度較小。
J41H-16/25C鑄鋼法蘭截止閥工作原理
國標法蘭截止閥轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥瓣，達到開啟和關閉的作用。
法蘭鑄鋼截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。驅動方式有手動、齒輪傳動、電動、氣動等。
J41H-16/25C鑄鋼法蘭截止閥特點
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
J41H-16/25C鑄鋼法蘭截止閥執行標準
設計制造：GB12224GB/T12228BG/T12235
結構長度：JB/T96-95
法蘭尺寸：JB/T82.1~82.4-94
檢驗和試驗：GB/T13927

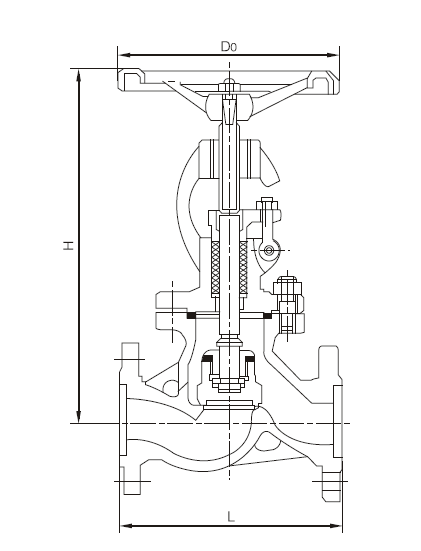

J41H-16/25C鑄鋼法蘭截止閥結構圖
J41H-16/25C鑄鋼法蘭截止閥性能參數
|
試驗項目（PN） |
1.6 |
2.4 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
氣密封試驗 |
0.6 |
|||||
|
適用溫度 |
≤425℃ |
|||||
|
適用介質 |
水、油品、蒸氣 |
|||||
J41H-16/25C鑄鋼法蘭截止閥主要外形和連接尺寸
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
凸面法蘭
16C |
10 |
130 |
90 |
60 |
40 |
14 |
4-Φ14 |
198 |
120 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
218 |
120 |
|
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
258 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
275 |
140 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
160 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
330 |
180 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
350 |
200 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
370 |
280 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
|
|
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
|
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
|
10 |
130 |
90 |
60 |
40 |
16 |
4-Φ14 |
198 |
120 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
218 |
120 |
|
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
258 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
275 |
140 |
|
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
160 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
330 |
180 |
|
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
350 |
200 |
|
|
65 |
290 |
180 |
145 |
125 |
22 |
8-Φ18 |
400 |
280 |
|
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
|
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
|
|
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
|
|
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |
