SCAR污水復合排氣閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
銷售：0592-7152801
傳真：0592-7152811
支持：13950155029
QQ ： 35527467
郵箱：cnbgfm@foxmail.com
【SCAR污水復合排氣閥產品用途】
SCAR污水復合排氣閥是專用污水管道工程的排氣閥。
【SCAR污水復合排氣閥產品特點】
SCAR排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進，把浮球控制在下部，使污物只能在閥體下部物污不會纏繞上部排氣口上，不會影響密封性能。
【SCAR污水復合排氣閥主要零件材料】
| 零件名稱 | 閥體、閥蓋 | 浮球 | 杠桿架 | 杠桿 | 塞頭 |
| 材料 | 球墨鑄鐵、鑄鐵 | 不銹鋼 | 不銹鋼 | 鋁青銅 |
鋁青銅 |
【SCAR污水復合排氣閥性能參數】
1.公稱壓力：1.0Mpa
2.公稱通徑：DN25～200mm為法蘭連接
3.適用介質：水、污水
4.適用溫度：0～80℃
5.法蘭標準：GB/T 17241.6
6.試驗標準：GB/T 13927
【SCAR污水復合排氣閥外形和連接尺寸】
|
公稱通徑
DN（mm）
|
D | D1 | D2 | H | Z-∮d |
| 50 | 160 | 125 | 205 | 590 | 4-18 |
| 80 | 195 | 160 | 270 | 680 | 4-18 |
| 100 | 215 | 180 | 285 | 760 | 8-18 |
| 150 | 280 | 240 | 340 | 890 | 8-22 |
| 200 | 335 | 295 | 400 | 918 | 8-22 |
| 250 | 390 | 350 | 465 | 1210 |
12-22 |

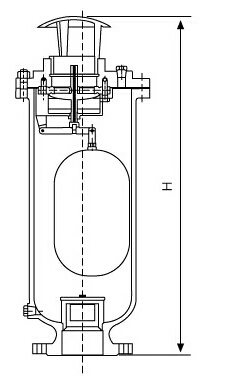

【SCAR污水復合排氣閥結構圖片】
