Z41X-10/16QSLB明桿閘閥原理與結構圖

發布時間:2014-12-05  來源:福建閥門  編輯:標光閥門


  Z41X-10/16QSLB明桿閘閥的啟閉件是閘板,閘板具有兩個密封面,而兩個密封面最經常形成的模式閘板閥是依據閥門參數而決定的,兩個密封面形成的楔式閘板可當作是一個整體,一般稱之為剛性閘板;或者也可稍微調整,使其產生微小變形的閘板,改善工藝性從而彌補密封面在使用過程中產生的偏差,這稱為彈性閘板。

  一、Z41X-10/16QSLB明桿閘閥原理:

  Z41X-10/16QSLB明桿閘閥只能做全開或是全關,不能用于介質的調節與截流,它具有彈性座封閘閥的優勢,同時Z41X-10/16QSLB明桿閘閥自身也帶有獨有的特點,在工作運行時,該閥能過直接觀測到閥門開啟的角度,啟閉的速度快,所以常常被用于消防或是工業系統,一般都是安置在距離地面較高的位置上。

  Z41X-10/16Q明桿閘閥采用整體包膠,良好的包裹整個閥體,覆蓋面積非常精確可靠,從而保障了良好的密封性能,提高使用的壽命。閥體的材質采用的是球墨鑄鐵,底部設計成平底閥座,這樣不容易造成閥底淤泥雜物或被一些小顆粒、鐵屑等雜物堵塞,從而Z41X-10/16QSLB明桿閘閥是傳統閘閥的接替者,它克服傳統閘閥密封不良、易老化、易泄露、易腐蝕的缺陷。

  二、Z41X-10/16QSLB明桿閘閥結構圖:

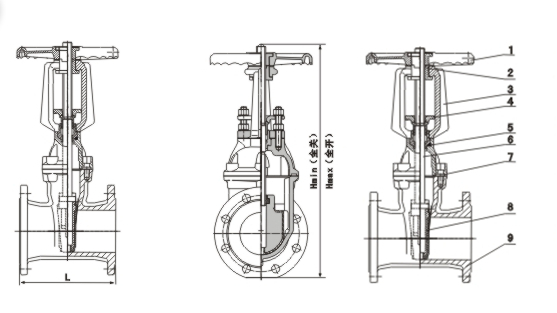

Z41X-10/16QSLB明桿閘閥結構圖

  三、明桿閘閥與暗桿閘閥的區別:

  明桿閘閥與暗桿閘閥雖屬同一系類的閘閥,但兩者之間還存在著本質上的區別,那么明桿閘閥與暗桿閘閥有什么樣的區別呢?

 ?、侔禇U閘閥是以旋轉方式來進行啟閉,暗桿閘閥外露的只有一根閥桿,螺母是固定在閘板上的,螺母通過旋轉來進行提升;明桿閘閥的螺母緊貼著手輪,螺母的位置是固定的,它既不旋轉也不會移動,螺母與閘板就會相對的旋轉不會相對的進行位移。

 ?、诎禇U閘閥是通過閥桿所在的固定位置進行旋轉從而帶動閥瓣向上提升從而完成啟閉;明桿閘閥則是通過方向盤的螺母傳動與閥桿進行提升或是下降閥瓣,明桿閘閥的啟閉工作就是閥瓣與閥桿相對的上下運行,而方向盤的位置始終是固定的。

 ?、勖鳁U閘閥能看見絲桿,而暗桿閘閥是看不見絲桿的。

  長期以來,傳統市場上所使用的普通閘閥還存在較多的缺陷,經過改良后的Z41X-10/16QSLB明桿閘閥克服了這一系列的缺陷,具有開關輕便、密封可靠、壽命長、彈性記憶力佳等優點,廣泛的運用在系統管線上起著截流與調節裝置的功能,可在污水、建筑、電力、船舶、輕紡、食品、石油、醫藥、治金、能源等系統中使用。

  Z41X-10/16QSLB明桿閘閥訂貨說明:

  1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。

  2、如有特殊要求時請在訂購產品時注明

  3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。

  4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
