閥門型號編制大全
發布時間：2014-06-24 來源：福建閥門 編輯：標光閥門
閥門的型號、品種類型很多，表示的方式也各不相同，但它們都需要按照統一的編制來執行，如類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等都有統一代號編制，現在閥門設計的標準化為選用、經銷提供了很大的幫助。
閥門型號編制可以分為七個方面表示，七個閥門型號編制方式表示含義如下：
1、代表閥門類型;
2、代表閥門驅動方式;
3、代表閥門連接形式;
4、代表閥門結構形式;
5、代表閥門密封襯里材料;
6、代表閥門公稱壓力;
7、代表閥體材料。
閥門型號編制各個方面所對應的含義如下：
（1）第1部分——表閥門類型代號：
|
閥門類型
|
代號
|
閥門類型
|
代號
|
|
|
Z
|
截止閥
|
J
|
|
節流閥
|
L
|
|
Q
|
|
隔膜閥
|
G
|
|
D
|
|
安全閥
|
A
|
止回閥
|
H
|
|
減壓閥
|
Y
|
調整閥
|
T
|
|
疏水閥
|
S
|
|
|
（2）第2部分——閥門驅動方式代號：
|
驅動方式
|
代號
|
驅動方式
|
代號
|
|
電磁驅動
|
0
|
傘齒輪
|
5
|
|
電磁－液動
|
1
|
氣動
|
6
|
|
電－液動
|
2
|
液動
|
7
|
|
蝸輪
|
3
|
氣－液動
|
8
|
|
圓柱（正）齒輪
|
4
|
電動
|
9
|
（3）第3部分——閥門連接形式代號：
|
連接形式
|
代號
|
連接形式
|
代號
|
|
內螺紋
|
1
|
對夾
|
7
|
|
外螺紋
|
2
|
卡箍
|
8
|
|
法蘭
|
4
|
卡套
|
9
|
|
焊接
|
6
|
|
|
（4）第4部分——閥門結構形式代號：
閘閥的結構形式
|
結構形式（閘閥）
|
代號
|
結構形式（閘閥）
|
代號
|
|
明桿楔式彈性閘板
|
0
|
明桿平行式剛性雙閘板
|
4
|
|
明桿楔式剛性閘板
|
1
|
暗桿楔式剛性單閘板
|
5
|
|
明桿楔式剛性雙閘板
|
2
|
暗桿楔式剛性雙閘板
|
6
|
|
明桿平行式剛性單閘板
|
3
|
|
|
球閥的結構形式代號：
|
結構形式
|
代號
|
結構形式
|
代號
|
|
浮動直通式
|
1
|
浮動T形三通式
|
5
|
|
浮動Y型直通式
|
3
|
固定直通式
|
7
|
|
浮動L形直通式
|
4
|
固定四通式
|
8
|
蝶閥的結構形式代號：
|
結構形式
|
代號
|
結構形式
|
代號
|
|
杠桿式
|
0
|
斜板式
|
3
|
|
垂直板式
|
1
|
|
|
止回閥的結構形式代號：
|
結構形式
|
代號
|
結構形式
|
代號
|
|
升降直通式
|
1
|
旋啟多瓣式
|
5
|
|
升降立式
|
2
|
旋啟雙瓣式
|
6
|
|
升降Z形直通式
|
3
|
升降直流式
|
7
|
|
旋啟單瓣式
|
4
|
升降節流再循環式
|
8
|
（5）第5部分代表閥門密封或襯里材料
|
閥座密封面或襯里材料 |
代號 |
閥座密封面或襯里材料 |
代號 |
|
銅合金 |
T |
橡膠 |
X |
|
耐酸鋼、不銹鋼 |
H |
襯膠 |
CJ |
|
滲氮鋼 |
D |
聚四氟乙烯 |
SA |
|
滲硼鋼 |
P |
石墨石棉 |
S |
|
錫基巴氏合金 |
B |
襯塑料 |
CS |
|
硬質合金 |
Y |
酚醛塑料 |
SD |
|
蒙乃爾合金 |
M |
尼龍塑料 |
NS |
|
襯鉛 |
CQ |
無密封圈 |
W |
|
|
|
|
|
（6）第6部分代表閥門公稱壓力：
一般直接標注上去即可，實際中大多標注的是kg/cm2。規定標注單位為MPa，有0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10、16、20、32MPa等級別。
（7）第7部分代表閥體材料：
|
閥體材料 |
代號 |
閥體材料 |
代號 |
|
灰鑄鐵 |
H |
鉻鉬合金鋼 |
I |
|
可鍛鑄鐵 |
K |
鉻鉬鈦（鈮）耐酸鋼 |
P |
|
球墨鑄鐵 |
Q |
鉻鎳鉬鈦（鈮）耐酸鋼 |
R |
|
鑄鋼、碳鋼 |
C |
鉻鉬釩合金鋼 |
V |
|
銅、銅合金 |
T |
||

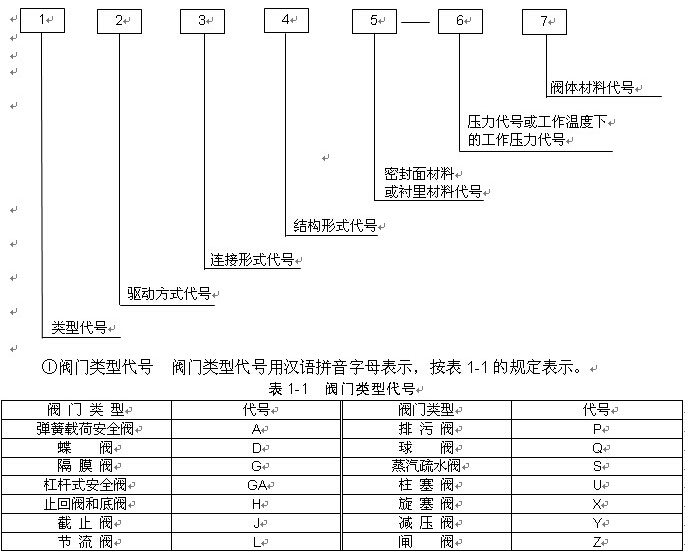

閥門型號編制思維導圖：
