擴散過濾器屬于較為新型的過濾器，相比Y型過濾器,擴散過濾器除了能過濾管道中的雜質外，還能夠穩定水流，防止氣穴，提高水泵的工作效率，通常擴散過濾器使用在水泵的入口。

　　擴散過濾器特點：

　　1、雙重過濾網，降低壓力損失。

　　2、流體平衡：把通過過濾網的脈動狀態的流體，通過葉片使其穩定，壓力損失最小，使泵的效率達到最大。

　　3、吸附管道內的鐵粉：內部可選裝磁鐵，可過濾鐵粉及焊渣，繼而保護閥門及管道。通過堵上的永久磁鐵吸附管道內及進入泵的鐵素體鐵成份，進而保護泵及管道上的各種機器，并且可方便清洗。

　　4、過濾器清洗方便：為了方便清洗過濾網，采用鉸鏈結構，可方便拆裝過濾網。

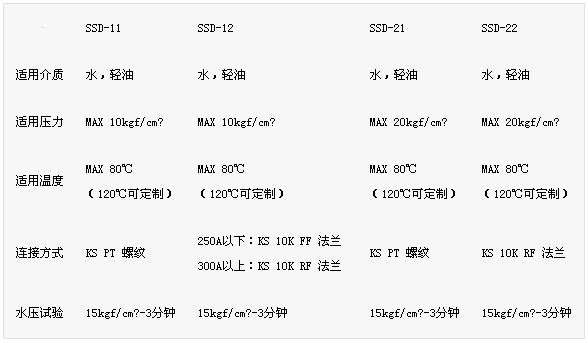

　　擴散過濾器參數：

　　擴散過濾器的優點：

　　1、縮短入口處管道

　　2、減輕泵的負重

　　3、過濾器

　　4、兩片法蘭

　　5、密封件和螺絲螺帽

　　6、管道支架

　　7、減少人工費

　　8、縮短工程時間

　　9、減少安裝空間

　　泵與閥門口徑的選擇：

　　泵的口徑是由泵的出入口口徑?jīng)Q定，選擇泵的口徑時應先決定泵的出入口的流速，流速過快會出現摩擦損失，流速過慢會使口徑變大是非經濟性的。一般輸送粘性較大或溫度較高的流體時，吸入揚程較大，應考慮到氣穴現象的發生，一般以降低流速而減少壓力的損失。

　　閥門的口徑如下面的表示方法選定泵的口徑。入口處的口徑應與泵的口徑一致或大于泵的口徑。

　　泵的口徑以上述的方式選定，但泵的出口揚程升高時會使出口的流速升高，隨之氣穴現象的流速也會升高，所以泵的揚程小時適合選擇出入口口徑一致的泵，揚程高時適合選擇出口口徑小于入口口徑的泵，通常使用泵時會要求泵的出入口口徑一致，但建議根據泵的特點和類型選擇為佳，只要將泵的接口和管道連接正確，不影響流體的流動就不會影響泵的正常使用及性能。

　　因此泵的口徑和連接管道應：

　　1、泵的口徑選擇應使壓力損失最小，以得到最大的效率。

　　2、提高吸入性能，保證安全運轉。

　　3、選擇最為恰當?shù)目趶剑晒?jié)省設備的費用。

　　4、為了減少管道內的壓力損失，應避免復雜的管道線路和減少閥門的使用數量。

　　擴散過濾器與Y型過濾器特點各不相同，分別應用在不同的領域，都能起到保護閥門與水泵設備的作用，可根據自己的需求選擇合適的過濾器。
