上裝式偏心半球閥是硬密封,閥座上堆焊的是硬質合金,半球和閥座是偏心的,所以密封時候采用的是楔緊原理。上裝式偏心半球閥安裝方向通常都是采用半球面對著有壓力的方向(不用擔心會泄露,楔緊的扭矩很大,不是一般力量頂?shù)拈_),這樣的做的目的是可以起調節作用,同時介質與閥內件基本是隔開的,況且閥上一般注有介質流動方向。
上裝式偏心半球閥安裝詳細步驟說明:
(1)取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。
(2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。
(3)準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
(4)在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。
(5)本類閥應安裝在管道的水平方向或垂直方向。
(6)安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。
(7)與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。

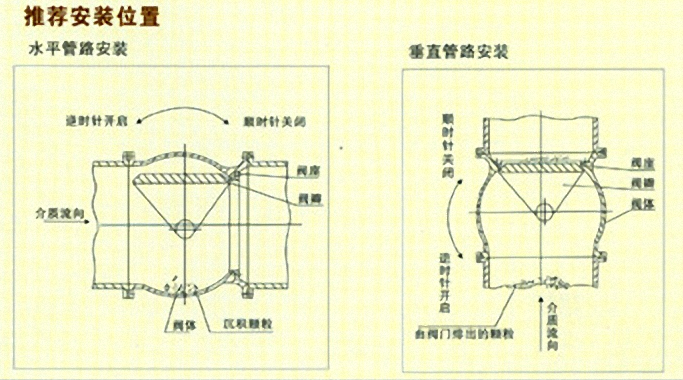

上裝式偏心半球閥安裝說明位置圖:
